Устройства взрывозащищенные распределительные (УВР)
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-316-6681
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
распределение электрической энергии в сетях напряжением 6кВ с изолированной нейтралью, защита электроустановок и управление подземными электроприемниками угольных шахт, опасных по газу и пыли.
1 - Линейные ячейки предназначены для подключения кабельной линии, питающей другое распределительное устройство.
2 - Мощность отключения ячейки принята в соответствии с «правилами безопасности в угольных шахтах» ДНАОП 1.1.30-1.01.00, Украина и «Единым правилам безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом» ПБ-06-111-95, Россия.
3 - Только для выключателя.
4 - Контакты расположены на одном валу, имеют общий привод на все полюс, отрегулированы изготовителем выключателя и в процессе эксплуатации дополнительной регулировки не требует.
5 - Максимальная токовая защита, работающая при отсутствии оперативного напряжения.
6 - В настоящее время на шахтах Донбасса применяется такая унифицированная телекоммуникационная система (УТАС). Изготовитель и поставщик ГП «Петровский завод угольного машиностроения», г. Донецк (Украина). В состав системы УТАС входит подсистема управления высоковольтными распределительными устройствами. Вся информация поступает и сохраняется у диспетчера.
7 - Более высокое оперативное напряжение позволяет получить более достоверную информацию о состоянии изоляции высоковольтного кабеля.
Оперативное ручное, местное и дистанционное (с пульта дистанционного управления) управление. Оперативное дистанционное телеуправление при помощи стандартного интерфейса RS485.
Зашиты:
- от токов короткого замыкания (прямого действия) с функциональной проверкой;
- от токов перегрузки;
- минимального напряжения с возможностью ее отключения;
- от однофазных замыканий (утечек) на землю, направленная, с функциональной проверкой.
Блокировки:
- против подачи напряжения на отходящее присоединение с сопротивлением утечки на землю ниже 360 кОм с функциональной проверкой;
- против подачи напряжения на отходящее присоединение, отключенное максимальной токовой защитой;
- против повторного включения при отказе механизма, удерживающего выключатель во включенном положении.
Измерения:
- напряжение на распределительном устройстве;
- ток, проходящий через распределительное устройство (ток нагрузки);
- потребляемую электроэнергию для технического учета (по заказу).
Сигнализация:
- о положении выключателя (включено-отключено);
- о срабатывании защиты от токов короткого замыкания;
- о срабатывании защиты от перегрузки;
- о срабатывании защиты от однофазных замыканий (утечек) на землю;
- об отключении при отказе механизма, удерживающего выключатель во включенном положении;
- о срабатывании блокировки против подачи напряжения на отходящее присоединение с сопротивлением утечки на землю ниже 360 кОм.
Обеспечивается:
- автоматическое повторное включение (АПВ);
- автоматическое включение резерва (АВР);
- возможность подключения внешних устройств защиты, блокировок и контроля.
Шкаф распределительного устройства типа УВР-6-НГК-УХЛ5 представляет собой взрывонепроницаемую оболочку, состоящую из нескольких отсеков. В нижнем отсеке расположен модуль аппаратуры силовой цепи с вакуумным выключателем и блоки управления и защит. Отсек закрывается быстрооткрываемой дверью. Разъединители расположены в отдельных отсеках и соединены шинами с модулем аппаратуры. Разъединители имеют механическую блокировку с дверью и выключателем.
Доступ к выключателю возможен только при отключенных разъединителях.
По назначению шкафы имеют четыре исполнения: вводной, секционный, отходящих присоединений (предназначенный для включения и защиты двигателей и трансформаторов) и линейный (для включения последующих распределительных пунктов).

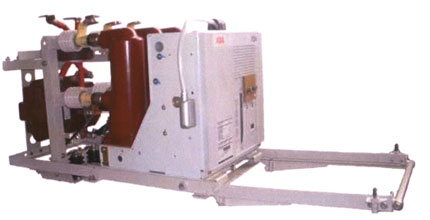

Для ввода кабеля применяются стальные кабельные вводы типа ВКВР. Модуль аппаратуры силовой цепи представляет собой каркас, на котором смонтированы высоковольтные аппараты, ошиновка и неподвижные контакты. Каркас имеет направляющие, на которые устанавливается выключатель, после чего регулируется его рабочее положение. Выкатывание выключателя для осмотров и технического обслуживания осуществляется на откидную подставку, встроенную в каждый шкаф.
Устройство взрывозащищенное распределительное типа УВР-6-НГК-УХЛ5, состоящее из вводного шкафа (1), шкафов отходящих присоединений (2), шинных сборок (3), и пульта дистанционного управления (4).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра, показатели |
УВР-6-НГК-УХЛ5 |
|---|---|
|
Взрывобезопасный уровень |
РВ-4В Иа |
|
Степень защиты |
IP 54 |
|
Номинальное напряжение, кВ |
6 |
|
Номинальный ток, А: |
|
|
- сборных шин |
800 |
|
- разъединителей |
800 |
|
- вводных и секционных шкафов |
315, 400, 600 |
|
- отходящих присоединений |
100; 160, 200, 315, 400 |
|
- линейных шкафов 1 |
100; 160, 200, 315, 400 |
|
Номинальный ток выключателя, А |
630 |
|
Мощность отключения выключателя, МВА |
200 |
|
Мощность отключения ячейки, МВА2 |
100 |
|
Номинальный ток отключения выключателя, кА |
20 |
|
Механическая стойкость, циклов, циклов В-О: |
|
|
- выключателя |
30 000 |
|
- разъединителя |
2 000 |
|
Коммутационная износостойкость контактов и дугогасящих устройств: выключателя В-О, не менее |
30 000 при токе 630 А |
|
Ток эл.-динамической стойкости, кА |
503 |
|
Ток эл.-динамической стойкости КРУ, кА |
25 |
|
Ток термической стойкости , кА |
203 |
|
Ток термической стойкости КРУ, кА |
10 |
|
Время протекания тока короткого замыкания, с |
3 |
|
Полное время отключения, сек. |
0,055 |
|
Частота включения, вкл/час |
60 |
|
Количество видов защит и автоматики |
18 |
|
Время включения, не более, с |
≈0,08 |
|
Исполнение вывода отходящих линий |
Кабельное |
|
Кабельные вводы |
Стальные, масса 12 кг |
|
Потребляемая энергия за сутки, кВт час |
0,1 |
|
Неодновременность замыкания контактов, с |
отсутствуют4 |
|
Наличие ограничителей перенапряжения |
установлены |
|
Габаритные размеры |
|
|
- ширина, мм |
890 |
|
- высота, мм |
1 250 |
|
- глубина, мм |
1 300 |
|
Расстояние между ячейками при сборке КРУ |
1 000 |
|
Масса, кг |
800 |
|
Тип, марка выключателя |
Вакуумный VD4, ABB (Германия) или |
|
Элементная база силовых цепей, защиты и автоматики |
2005-2006 г. Современная силовая и микропроцессорная |
|
Количество блоков защит, |
2 блока |
|
есть |
|
|
Наличие максимальной токовой защиты прямого действия5 |
есть |
|
Другая защита на фототиристорах |
отсутствует |
|
Протокол обмена интерфейс |
Оперативное телеуправление и передача информации энергодиспетчеру при подключении к аппаратуре АСОДУЭ с поддержкой интерфейса RS 485 с последовательной передачей данных6 |
|
Память событий (отключений) |
|
|
Технический учет потребления эл.энергии (с целью определения удельных норм) |
|
|
Оперативное напряжение, применяемое для предварительного контроля изоляции (БРУ), В |
2 0007 |
|
Возможность проверки изоляции присоединения без включения рабочего напряжения |
Имеется |
|
Ручное оперативное включение и отключение выключателя |
Имеется |
|
Наличие указателя захода неподвижных контактов в розетки при закатывании выключателя |
Имеется |
|
Быстрооткрываемая дверь аппаратного отделения |
Да |
|
Исключена возможность подачи напряжения на выключатель без обеспечения взрывонепроницаемого сопряжения «дверь-оболочка» |
Да |
|
Наличие Сертификата и Разрешения ГГТН РФ |
Есть |
|
Год разработки и год начала выпуска |
2003-2006 гг., начало серийного производства 2007г. |
|
Страна-производитель |
Украина |
1 - Линейные ячейки предназначены для подключения кабельной линии, питающей другое распределительное устройство.2 - Мощность отключения ячейки принята в соответствии с «правилами безопасности в угольных шахтах» ДНАОП 1.1.30-1.01.00, Украина и «Единым правилам безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом» ПБ-06-111-95, Россия.
3 - Только для выключателя.
4 - Контакты расположены на одном валу, имеют общий привод на все полюс, отрегулированы изготовителем выключателя и в процессе эксплуатации дополнительной регулировки не требует.
5 - Максимальная токовая защита, работающая при отсутствии оперативного напряжения.
6 - В настоящее время на шахтах Донбасса применяется такая унифицированная телекоммуникационная система (УТАС). Изготовитель и поставщик ГП «Петровский завод угольного машиностроения», г. Донецк (Украина). В состав системы УТАС входит подсистема управления высоковольтными распределительными устройствами. Вся информация поступает и сохраняется у диспетчера.
7 - Более высокое оперативное напряжение позволяет получить более достоверную информацию о состоянии изоляции высоковольтного кабеля.
ФУНКЦИИ, ВЫПОЛНЯЕМЫЕ ШКАФАМИ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ типа УВР-6-НГК-УХЛ5
Оперативное ручное, местное и дистанционное (с пульта дистанционного управления) управление. Оперативное дистанционное телеуправление при помощи стандартного интерфейса RS485.
Зашиты:
- от токов короткого замыкания (прямого действия) с функциональной проверкой;
- от токов перегрузки;
- минимального напряжения с возможностью ее отключения;
- от однофазных замыканий (утечек) на землю, направленная, с функциональной проверкой.
Блокировки:
- против подачи напряжения на отходящее присоединение с сопротивлением утечки на землю ниже 360 кОм с функциональной проверкой;
- против подачи напряжения на отходящее присоединение, отключенное максимальной токовой защитой;
- против повторного включения при отказе механизма, удерживающего выключатель во включенном положении.
Измерения:
- напряжение на распределительном устройстве;
- ток, проходящий через распределительное устройство (ток нагрузки);
- потребляемую электроэнергию для технического учета (по заказу).
- о положении выключателя (включено-отключено);
- о срабатывании защиты от токов короткого замыкания;
- о срабатывании защиты от перегрузки;
- о срабатывании защиты от однофазных замыканий (утечек) на землю;
- об отключении при отказе механизма, удерживающего выключатель во включенном положении;
- о срабатывании блокировки против подачи напряжения на отходящее присоединение с сопротивлением утечки на землю ниже 360 кОм.
Обеспечивается:
- автоматическое повторное включение (АПВ);
- автоматическое включение резерва (АВР);
- возможность подключения внешних устройств защиты, блокировок и контроля.
Шкаф распределительного устройства типа УВР-6-НГК-УХЛ5 представляет собой взрывонепроницаемую оболочку, состоящую из нескольких отсеков. В нижнем отсеке расположен модуль аппаратуры силовой цепи с вакуумным выключателем и блоки управления и защит. Отсек закрывается быстрооткрываемой дверью. Разъединители расположены в отдельных отсеках и соединены шинами с модулем аппаратуры. Разъединители имеют механическую блокировку с дверью и выключателем.
Доступ к выключателю возможен только при отключенных разъединителях.По назначению шкафы имеют четыре исполнения: вводной, секционный, отходящих присоединений (предназначенный для включения и защиты двигателей и трансформаторов) и линейный (для включения последующих распределительных пунктов).
Для ввода кабеля применяются стальные кабельные вводы типа ВКВР. Модуль аппаратуры силовой цепи представляет собой каркас, на котором смонтированы высоковольтные аппараты, ошиновка и неподвижные контакты. Каркас имеет направляющие, на которые устанавливается выключатель, после чего регулируется его рабочее положение. Выкатывание выключателя для осмотров и технического обслуживания осуществляется на откидную подставку, встроенную в каждый шкаф.

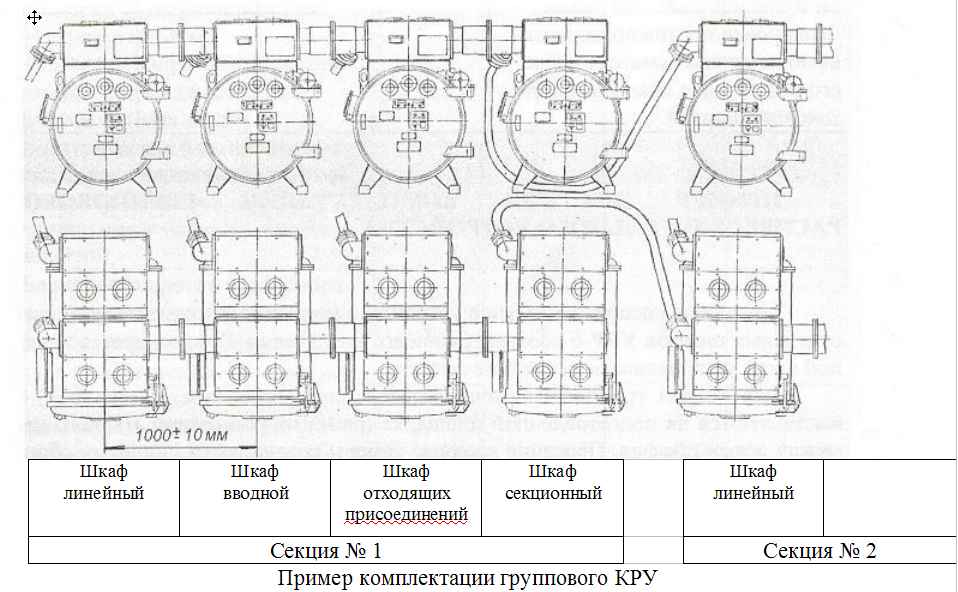

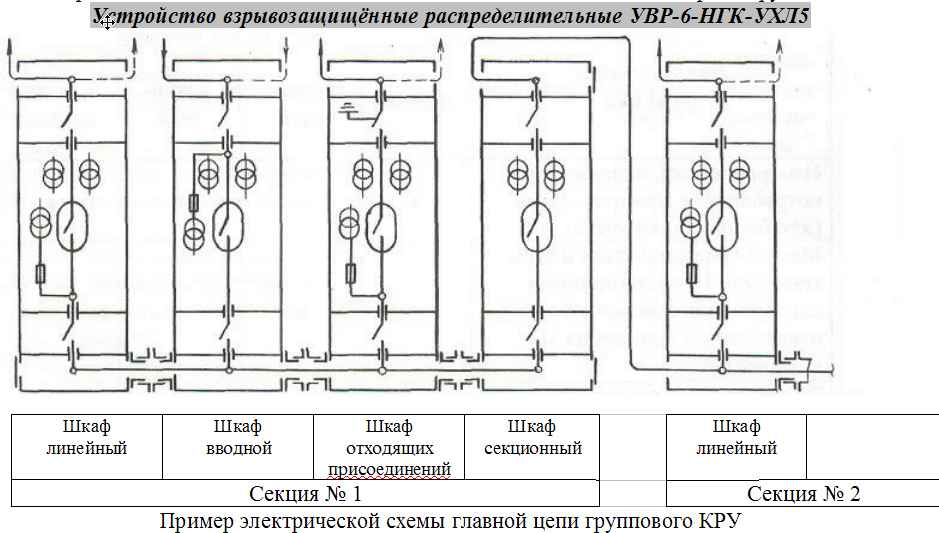

Пример жёсткой комплектации группового распределительного устройства.
Групповое распределительное устройство (подстанция) комплектуется из отдельных шкафов УВР-6 соответствующего назначения. Рекомендуется вводной шкаф устанавливать в середине секции.
Для сборки группового распределительного устройства шкафы УВР-6 выставляются на подготовленной площадке (раме) на расстоянии 1000±10 мм между осями шкафов. Передние вводные камеры соединяются шинными сборками. Ввод секционного шкафа подсоединяется к шинной сборке одной из секций, а вывод соединяется кабелем с шинной сборкой другой секции.
Формирование заказов
В заказе необходимо указать: шифр исполнения шкафа УВР-6 и его номинальный ток, шифры изделий, присоединяемых к шкафу в соответствии с таблицами 1 и 2.
Таблица 1
|
Наименование шкафа |
Назначение |
Номинальный ток, А |
Шифр шкафа |
|---|---|---|---|
|
Шкаф вводной |
подача напряжения на распределительное устройство |
315, 400, 630 |
В |
|
Шкаф секционный |
подача напряжения с одной секции на другую |
|
С |
|
Шкаф линейный |
подключение кабельной линии, питающей другое распределительное устройство |
100, 160, 200, 315, 400 |
Л |
|
Шкаф отходящих присоединений |
подключение линии, питающей двигатель или трансформаторную подстанцию |
|
О |
Таблица 2
|
Изделие |
Эскиз |
Характеристика изделия |
Шифр |
|---|---|---|---|
|
Кабельный ввод без заливки кабелной массой, ВКВР-1б-УХЛ5 |
|
Для ввода кабелей диаметром от 24 до 48 мм |
1 |
|
Кабельный ввод под заливку кабелной массой, ВКВР-1з-УХЛ5 |
|
Для ввода кабелей диаметром от 24 до 48 мм |
2 |
|
Кабельный ввод без заливки кабелной массой, ВКВР-2б-УХЛ5 |
|
Для ввода кабелей диаметром от 42 до 70 мм |
3 |
|
Кабельный ввод под заливку кабелной массой, ВКВР-2з-УХЛ5 |
|
Для ввода кабелей диаметром от 42 до 70 мм |
4 |
|
Пульт дистанционного управления ПДУ-УВР-6 |
|
Диаметр кабеля от 10 до 17 мм |
5 |
|
Шинная сборка для соединения шкафов в комплектное распределительное устройство |
|
Номинальный ток 800А |
6 |
Пример заказа
Необходимо заказать
- Шкаф линейный, номинальный ток 400 А, с двумя кабельными вводами для кабелей диметром от 42 до 70 мм без заливки кабельной массой с шинной сборкой и пультом дистанционного управления. Количество шкафов – 2
- Шкаф вводной, номинальный ток 630 А, с одним кабельным вводом для кабелей диметром от 42 до 70 мм без заливки кабельной массой с шинной. Количество шкафов – 1
- Шкаф отходящих присоединений, номинальный ток 200 А, с одним кабельным вводом для кабеля диметром от 24 до 48 мм без заливки кабельной массой с шинной сборкой и пультом дистанционного управления. Количество шкафов – 1
- Шкаф секционный, номинальный ток 400 А, с одним кабельным вводом для кабеля диметром от 42 до 70 мм без заливки кабельной массой. Количество шкафов – 1
Для рассматриваемого примера заказ будет следующий вид:
Устройство комплектное распределительное
- УВР-6-НКГ-Л/400-3356 УХЛ5 =2 шт.
- УВР-6-НКГ-Л/400-3356 УХЛ5 =2 шт.
- УВР-6-НКГ-Л/400-3356 УХЛ5 =2 шт.
- УВР-6-НКГ-Л/400-3356 УХЛ5 =2 шт.
Комплект поставки
В комплект поставки входит: шкаф УВР-6 с изделиями в соответствии с заказом, комплект запасных частей, инструментов и приспособлений, эксплуатационная документация согласно ведомости ЕААГ.674 511.001 ЭД
