Вихретоковый дефектоскоп для контроля сварных труб

1. Дефектоскоп предназначен для обнаружения дефектов типа нарушения однородности (трещины, непроварки, раковины, расколы и т.п.) на трубах из ферромагнитных материалов и сплавов, а также подсчета общего количества труб и брака. Дефект регистрируется и при этом вырабатывается световой сигнал и релейный сигнал, который может быть использован, в частности, для включения и при этом вырабатывается световой сигнал и релейный сигнал, который может быть использован, в частности для включения дефектоотметчика. Дефектоскоп имеет климатическое исполнение и категорию размещения УХЛ4 по ГОСТ 15150-69.

2. Основные параметры дефектоскопа:

Напряжение питающей сети, В 380

Частота питающей сети, Гц 50

Число фаз питающей сети 3

Частота тестового сигнала, кГц 1,2

Объект контроля:

Диаметр трубы, мм 20 ÷- 114

Толщина стенки, мм 1 ÷- 6

Скорость движения, м/мин 20 ÷- 240



3. В комплект поставки входит:

- шкаф дефектоскопа:

- датчик-

- сменные элементы разного наружного диаметра (по согласованию с Заказчиком)-

- комплект технической документации-

- техническое описание и инструкция по эксплуатации-

- паспорт.



4. Конструктивно электронная часть дефектоскопа выполняется в виде навесной шкафной конструкции с односторонним обслуживанием.

Габаритные размеры шкафа в мм: (L-B-H) 600-360-550

Индуктивный датчик размещается отдельно, габаритные размеры датчика в мм: 360-660-550.

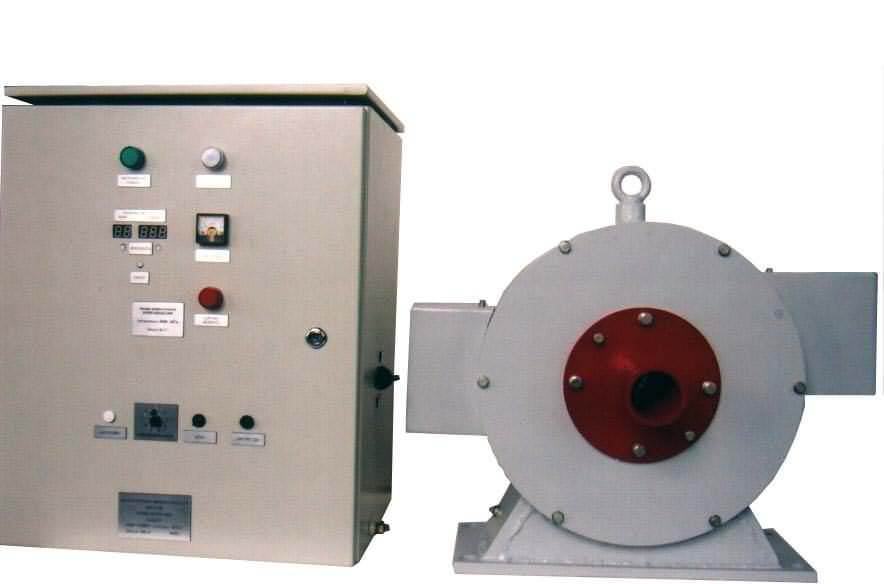

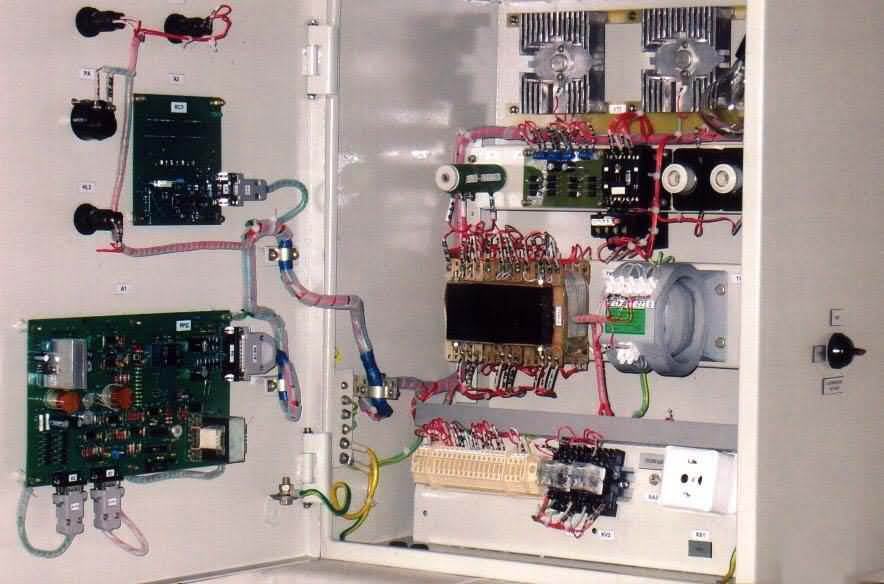

фото 1	фото 2
