Копрессоры роторные серии ВФ-М (ранее выпускались компрессоры марок 1А, 2АФ;) предназначены для транспортирования воздуха и газов, неагрессивных к чугуну, конструкционной стали и миниральному маслу, взрывобезопасных в условиях проточной части и не содержащих капельной жидкости.
Применение компрессоров роторных серии ВФ-М
Копрессоры роторные серии ВФ-М могут использоваться для:
- пневматического транспортирования сыпучих материалов, бумаги в печаных установках, емкостей пневмопочты, загрузки и выгрузки складов сыпучих материалов, автомобилей-цистерн;
- аэрации отстойных басейнов, накопителей питьевой воды, рыбоводных прудов опрыскивания посевов и садов, пожаротушения;
- удаления пыли в типографиях, литейных производствах, фильтровальных установках;
- привода различных приспособлений и механизмов (захваты, прижимы, присоски и т.д).
Копрессоры роторные серии ВФ-М это:
- работа в напорном и вакуумном режимах;
- компактность;
- отсутствие смазки в проточной части;
- плавное регулирование производительности методом перепуска;
- возможность работы в длительном режиме;
- воздушное охлаждение;
- надежность и безопасность в эксплуатации;
- высокие удельные технические характеристики;
- динамическая уравновешенность.
Устройство и принцип работы компрессоров роторных серии ВФ-М
Компрессор состоит из собственно компрессора и фланцевого электродвигателя, соединенных между собой центрирующим промежуточным корпусом с приводом через упругую муфту. Компрессор изготавливается с горизонтальным направлением потока, однако, конструкция обеспечивает возможность установки потребителем для вертикального направления потока без изменения номенклатуры составных частей. В состав компрессора входит обратный клапан.
Компрессоры 12ВФ, 22ВФ, 24ВФ и 32ВФ могут комплектоваться глушителями всасывания и нагнетания, которые позволяют снизить средний уровень звука до 95, 97 и 98 дБА соответственно. Дополнительно эти компрессоры могут комплектоваться шумозаглушающими кожухами, при этом средний уровень звука снижается до 85 дБА.
Технические характеристики
| Обозначение изделия | Max разность давлений в напорном режиме, кПа | Max разность давлений в вакуумном режиме, кПа | Производительность, м3/мин | Мощность двигателя, кВт | Масса, кг | Габаритные размеры, мм |
| 12ВФ-М-20-0,69-1,5-2,2 | 20 | 20 | 0.69 | 2.2 | 93 | 746×485×345 |
| 12ВФ-М-30-0,6-1,5-2,2 | 30 | 30 | 0.6 | 2.2 | 93 | 746×485×345 |
| 12ВФ-М-40-0,51-1,5-2,2 | 40 | 30 | 0.51 | 2.2 | 93 | 746×485×345 |
| 12ВФ-М-50-0,43-1,5-2,2 | 50 | 40 | 0.43 | 2.2 | 93 | 746×485×345 |
| 12ВФ-М-60-0,36-1,5-2,2 | 60 | 40 | 0.36 | 2.2 | 93 | 746×485×345 |
| 12ВФ-М-70-0,3-1,5-2,2 | 70 | 45 | 0.30 | 2.2 | 93 | 746×485×345 |
| 12ВФ-М-20-1,95-3-3 | 20 | 20 | 1.95 | 3.0 | 93 | 760×485×345 |
| 12ВФ-М-30-1,86-3-3 | 30 | 30 | 1.86 | 3.0 | 93 | 760×485×345 |
| 12ВФ-М-40-1,76-3-3 | 40 | 30 | 1.76 | 3.0 | 93 | 760×485×345 |
| 12ВФ-М-50-1,68-3-3 | 50 | 40 | 1.68 | 3.0 | 93 | 760×485×345 |
| 12ВФ-М-60-1,61-3-4 | 60 | 40 | 1.61 | 4.0 | 101 | 760×485×345 |
| 12ВФ-М-70-1,55-3-4 | 70 | 45 | 1.55 | 4.0 | 101 | 760×485×345 |
| 12ВФ-М-80-1,50-3-4 | 80 | 45 | 1.50 | 4.0 | 101 | 760×485×345 |
| 22ВФ-М-20-2,85-1,5-4 | 20 | 20 | 2.85 | 4.0 | 152 | 895×480×475 |
| 22ВФ-М-30-2,65-1,5-4 | 30 | 30 | 2.65 | 4.0 | 152 | 895×480×475 |
| 22ВФ-М-40-2,5-1,5-4 | 40 | 30 | 2.50 | 4.0 | 152 | 895×480×475 |
| 22ВФ-М-50-2,34-1,5-4 | 50 | 40 | 2.34 | 4.0 | 152 | 895×480×475 |
| 22ВФ-М-20-6,83-3-5,5 | 20 | 20 | 6.83 | 5.5 | 152 | 956×480×475 |
| 22ВФ-М-30-6,6-3-5,5 | 30 | 30 | 6.6 | 5.5 | 152 | 956×480×475 |
| 22ВФ-М-40-6,45-3-7,5 | 40 | 30 | 6.45 | 7.5 | 171 | 1000×480×475 |
| 22ВФ-М-50-6,3-3-7,5 | 50 | 40 | 6.3 | 7.5 | 171 | 1000×480×475 |
| 22ВФ-М-60-6,2-3-11 | 60 | 40 | 6.2 | 11.0 | 202 | 1000×480×475 |
| 22ВФ-М-70-6,1-3-11 | 70 | 45 | 6.1 | 11.0 | 202 | 1000×480×475 |
| 22ВФ-М-80-6,0-3-11 | 80 | 45 | 6.0 | 11.0 | 202 | 1000×480×475 |
| 24ВФ-М-20-4,8-1,5-4 | 20 | 20 | 4.8 | 4.0 | 172 | 990×500×475 |
| 24ВФ-М-30-4,4-1,5-4 | 30 | 30 | 4.4 | 4.0 | 172 | 990×500×475 |
| 24ВФ-М-20-11,5-3-7,5 | 20 | 20 | 11.5 | 7.5 | 196 | 1100×500×475 |
| 24ВФ-М-30-11,1-3-7,5 | 30 | 30 | 11.1 | 7.5 | 196 | 1100×500×475 |
| 24ВФ-М-40-10,8-3-11 | 40 | 30 | 10.8 | 11.0 | 227 | 1100×500×475 |
| 24ВФ-М-60-10,2-3-15 | 60 | 40 | 10.2 | 15.0 | 280 | 11195×500×475 |
| 32ВФ-М-20-15,7-1-18,5 | 20 | 20 | 15.7 | 18.5 | 721 | 1536×895×794 |
| 32ВФ-М-30-14,7-1-18,5 | 30 | 30 | 14.7 | 18.5 | 721 | 1536×895×794 |
| 32ВФ-М-40-14,0-1-18,5 | 40 | 30 | 14.0 | 18.5 | 721 | 1536×895×794 |
| 32ВФ-М-50-13,2-1-18,5 | 50 | 40 | 13.2 | 18.5 | 721 | 1536×895×794 |
| 32ВФ-М-20-25,2-1,5-30 | 20 | 20 | 25.2 | 30.0 | 731 | 1536×895×794 |
| 32ВФ-М-30-24,3-1,5-30 | 30 | 30 | 24.3 | 30.0 | 731 | 1536×895×794 |
| 32ВФ-М-40-23,5-1,5-30 | 40 | 30 | 23.5 | 30 | 731 | 1536×895×794 |
| 32ВФ-М-50-22,8-1,5-30 | 50 | 40 | 22.8 | 30.0 | 731 | 1536×895×794 |
| 32ВФ-М-60-22,1-1,5-45 | 60 | 40 | 22.1 | 45.0 | 811 | 1671×895×794 |
| 32ВФ-М-70-21,5-1,5-45 | 70 | 45 | 21.5 | 45.0 | 811 | 1671×895×794 |
| 32ВФ-М-80-21,0-1,5-45 | 80 | 45 | 21.0 | 45.0 | 811 | 1671×895×794 |
| 34ВФ-М-20-39,1-1,5-45 | 20 | 20 | 39.1 | 45.0 | 945 | 1890×600×810 |
| 34ВФ-М-30-38,2-1,5-45 | 30 | 30 | 38.2 | 45.0 | 945 | 1890×600×810 |
| 34ВФ-М-40-37,4-1,5-45 | 40 | 30 | 37.4 | 45.0 | 945 | 1890×600×810 |
| 34ВФ-М-50-36,6-1,5-45 | 50 | 40 | 36.6 | 45.0 | 945 | 1890×600×810 |
Максимальная разность давлений в вакуумном режиме указана при отсутствии сопротивления на нагнетании.
Установленный ресурс до капитального ремонта не менее 23400 часов.

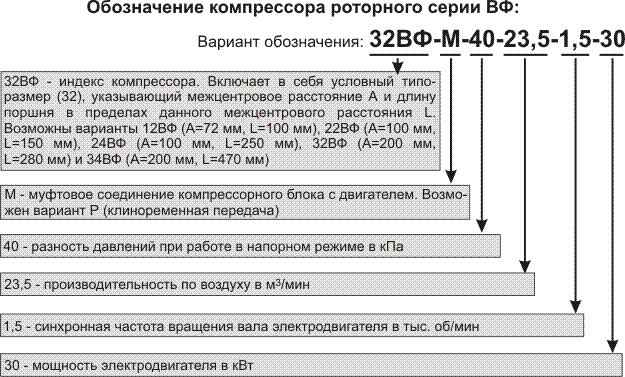

Обозначение компрессора роторного серии ВФ-М
Объединенные обозначения
| Обозначение | Объединенное выпускаемое обозначение |
| 12ВФ-М-20-0,69-1,5-2,2 | 12ВФ-М-50-0,43-1,5-2,2 |
| 12ВФ-М-30-0,6-1,5-2,2 | |
| 12ВФ-М-40-0,51-1,5-2,2 | |
| 12ВФ-М-50-0,43-1,5-2,2 | |
| 12ВФ-М-60-0,36-1,5-2,2 | |
| 12ВФ-М-70-0,3-1,5-2,2 | |
| 12ВФ-М-20-1,95-3-3 | 12ВФ-М-50-1,68-3-3 |
| 12ВФ-М-30-1,86-3-3 | |
| 12ВФ-М-40-1,76-3-3 | |
| 12ВФ-М-50-1,68-3-3 | |
| 12ВФ-М-60-1,61-3-4 | 12ВФ-М-80-1,5-3-4 |
| 12ВФ-М-70-1,55-3-4 | |
| 12ВФ-М-80-1,50-3-4 | |
| 22ВФ-М-20-2,85-1,5-4 | 22ВФ-М-50-2,34-1,5-4 |
| 22ВФ-М-30-2,65-1,5-4 | |
| 22ВФ-М-40-2,5-1,5-4 | |
| 22ВФ-М-50-2,34-1,5-4 | |
| 22ВФ-М-20-6,83-3-5,5 | 22ВФ-М-30-6,6-3-5,5 |
| 22ВФ-М-30-6,6-3-5,5 | |
| 22ВФ-М-40-6,45-3-7,5 | 22ВФ-М-50-6,3-3-7,5 |
| 22ВФ-М-50-6,3-3-7,5 | |
| 22ВФ-М-60-6,2-3-11 | 22ВФ-М-80-6,0-3-11 |
| 22ВФ-М-70-6,1-3-11 | |
| 22ВФ-М-80-6,0-3-11 | |
| 24ВФ-М-20-4,8-1,5-4 | 24ВФ-М-30-4,4-1,5-4 |
| 24ВФ-М-30-4,4-1,5-4 | |
| 24ВФ-М-20-11,5-3-7,5 | 24ВФ-М-30-11,1-3-7,5 |
| 24ВФ-М-30-11,1-3-7,5 | |
| 24ВФ-М-40-10,8-3-11 | 24ВФ-М-40-10,8-3-11 |
| 24ВФ-М-60-10,2-3-15 | 24ВФ-М-60-10,2-3-15 |
| 32ВФ-М-20-15,7-1-18,5* | 32ВФ-М-50-13,2-1-18,5* |
| 32ВФ-М-30-14,7-1-18,5* | |
| 32ВФ-М-40-14,0-1-18,5* | |
| 32ВФ-М-50-13,2-1-18,5* | |
| 32ВФ-М-20-25,2-1,5-30* | 32ВФ-М-50-22,8-1,5-30* |
| 32ВФ-М-30-24,3-1,5-30* | |
| 32ВФ-М-40-23,5-1,5-30* | |
| 32ВФ-М-50-22,8-1,5-30* | |
| 32ВФ-М-60-22,1-1,5-45* | 32ВФ-М-80-21,0-1,5-45* |
| 32ВФ-М-70-21,5-1,5-45* | |
| 32ВФ-М-80-21,0-1,5-45* | |
| 34ВФ-М-20-39,1-1,5-45* | 34ВФ-М-50-36,6-1,5-45* |
| 34ВФ-М-30-38,2-1,5-45* | |
| 34ВФ-М-40-37,4-1,5-45* | |
| 34ВФ-М-50-36,6-1,5-45* |
* — компрессора комплектуются устройством плавного пуска.
