Пьезоэлектрический акселерометр ВК-315А с выносным усилителем сигнала

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
127-285-6453
Цена с НДС:
Цена по-запросу
Описание
  • Измеряемый параметр - мгновенное значение виброскорости.
  • На выходе формируется выходной сигнал переменного тока, пропорциональный мгновенному значению виброскорости.
  • Пьезоэлектрический преобразователь (датчик) подключается к согласующему усилителю специальным кабелем в металлорукаве.
  • Соединение герметично и не разборно.
  • Питание вибропреобразователя от источника постоянного напряжения по измерительной цепи (двухпроводная линия).
  • Маркировка взрывозащиты "0ExiaIIСТ5 X".
  • Подключение через клеммную колодку.
  • Материал корпуса - нержавеющая сталь.
    датчик вибрации виброаппаратура вибрация измерение вибрации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон преобразования по СКЗ виброскорости

0,1 ... 30 мм/c

(0,1...100 мм/с)
Диапазон рабочих частот

10 ... 1000 Гц

(5 ... 20000 Гц)
Диапазон рабочих температур:
для датчика -40 ... +250°С
для усилителя -30 ... +60°С
Относительный коэффициент преобразования на базовой частоте 45Гц 0,05 мА/мм/с
Напряжение питания 5 ... 30 В
Неравномерность АЧХ в диапазоне 20...750Гц ± 10 %
Нелинейность АХ ± 6 %
Масса датчика без кабеля и согласующего усилителя 50 г
Габаритные размеры датчика (без кабеля) 52х38х40 мм
Габаритные размеры согласующего усилителя 93,5х58х37,1 мм

Примеры монтажа пьезоэлектрических датчиков ВК-315 на агрегатах:

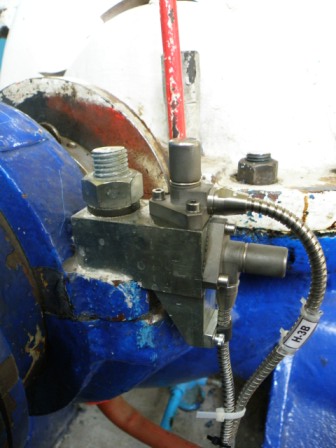

1. Установка датчиков ВК-315 для высокочастотного контроля корпусной вибрации по двум плоскостям на приводном электродвигателе насоса (нефтеперекачивающая станция):

ВК-315А
