Реле времени многофункциональное ВЛ-159М-1, ВЛ-159М-2

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
147-277-5839
Наличие:
Уточняйте у менеджера
Цена с НДС:
Цена по-запросу
Описание

Предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки предварительно установленной выдержки времени или после отсчета заранее заданного количества импульсов – при использовании его в качестве счетно-импульсного реле.

Типоисполнение реле ВЛ-159М-1 отличается от ВЛ-159М-2 корпусом и количеством внешних контактов, что позволяет последнему полностью заменить целую группу таких реле как ВЛ-54, ВЛ-59, ВЛ-64…69, ВЛ-74…78.

Технические параметры:

Номинальное напряжение питания (по диапазонам):

@24...40
@110...220
Потребляемая мощность ВА (Вт), не более:

+10%...-15%

Число переключающих выходных контактов:

ВЛ-159М-1:
ВЛ-159М-2:

1
2
Коммутируемое напряжение, В

24...240
Длительно допустимая сила тока выходной цепи

не более 4 А
Время возврата / время подготовки, с

0,2/0,2
Механическая износостойкость, циклов

6,3 млн.
Нижний и верхний пределы уставок

0,1 с - 9999 мин

Поддиапазоны уставок:
1-й / 2-й:
3-й / 4-й:

0,1–999,9 с/мин
1–9999 с/мин
Диапазон считываемых импульсов

1 – 9999 имп.
Максимальная частота счета контактного ключа

10 имп/с
При использовании бесконтактного ключа частота счета при скважности импульсов Q=2 и сопротивлении открытого ключа не более 200 Ом:

не более 9999 имп/с
Время установившегося замкнутого или разомкнутого состояния счетных контактов, мс

не менее 30
Время дребезга счетных контактов, мс, не более

10
Класс точности

0,01
Температура окружающего воздуха, °С

-10...+55
Степень защиты реле / клеммника:

IP40 / IP10
Масса реле, кг, не более

0,25

Габаритные размеры, мм:

ВЛ-159М-1:
ВЛ-159М-2:

55x75x115
70x 90x 65

Коммутационная способность реле





Род тока

Характер нагрузки. Категория применения.

Режим нормальных коммутаций

Режим редких коммутаций

Uном, В

Ток, А, не более

Частота коммутаций 1/h, не более

Циклов, не менее

Uном, В

Ток, А, вкл./откл. не более

Циклов, не менее
вкл. откл.
Переменный

Индуктивная
cosjвкл ³- 0,7
cosjоткл ³- 0,4
АС-11

24
110
220

7
6
5

0,7 0,6 0,5

500

106

26,4
121
242

7,7
6,6
5,5

50

Индуктивная
cosjвкл =
cosjоткл ³- 0,65
АС-22

24
110
220

4
1,6
0,8

4
1,6
0,8

500

106

26,4
121
242

12
4,8
3,2

20
Постоянный

Индуктивная
t £- 0,01с

24
110
220

0,6
0,16
0,08

500

106

---

---

---

Индуктивная
t £- 0,035с
ДС-11

24
110
220

0,6
0,16
0,08

100

0,5х106

26,4
121
242

0,66
0,18
0,09

20

№

Функция

Диаграмма работы

Выдержка

Шаг

00
01

Режим счета импульсов После отсчета заданного количества импульсов произойдёт переключение контактов.
00: вход > 10Гц - 01: до 10Гц
ВЛ-159М-1, ВЛ-159М-2

1-999 имп.

1 имп.

02

Выдержка на включение После отсчета заданной выдержки времени произойдет переключение контактов.

ВЛ-159М-1, ВЛ-159М-2

0,1-999,9 с-



1-9999 с-



0,1-999,9 мин-



1-9999 мин

0,1 с-



1 с-



0,1 мин-



1 мин

03

Выдержка на отключение Переключение контакта с подачей Упр.
После отсчета заданной выдержки произойдёт переключение контактов. ВЛ-159М-1, ВЛ-159М-2

04

Импульс на отключение Переключение контакта с пропаданием Упр.
После отсчета заданной выдержки произойдет переключение контактов. Во время T1 изменения Упр. влияют на состояние выходного реле и точку отсчета выдержки.
ВЛ-159М-11, ВЛ-159М-21

Импульс на отключение Переключение контакта с пропаданием Упр.
После отсчета заданной выдержки произойдет переключение контактов. Во время T1 изменения Упр. не влияют.
ВЛ-159М-12, ВЛ-159М-22

05

Выдержка на отключение с задержкой Переключение контакта с появлением Упр.
После пропадания Упр. – отсчет выдержки и переключение контактов. Во время T1 изменения Упр. влияют на точку отсчета выдержки времени.
ВЛ-159М-11, ВЛ-159М-21

Выдержка на отключение с задержкой Переключение контакта с появлением Упр.
После пропадания Упр. – отсчет выдержки и переключение контактов. Во время T1 изменения Упр. не влияют.
ВЛ-159М-12, ВЛ-159М-22

06

Формирователь пауза-импульс После подачи Упр. происходит отсчет выдержки Т1 и переключение контактов. После отсчета Т2 – снова происходит переключение контактов.
ВЛ-159М-1, ВЛ-159М-2

07

Формирователь импульс-пауза Переключение контакта с появлением Упр. После отсчета Т1 – переключение контактов, после отсчета Т2 – снова переключение контактов и т.д.
ВЛ-159М-1, ВЛ-159М-2

08

Формирователь импульса с задержкой После появления Упр. начинается отсчет Т1 и переключение контактов. После окончания Упр. снова отсчет Т1 и переключение контактов.
ВЛ-159М-1, ВЛ-159М-2

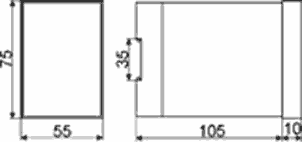

Габаритные и установочные размеры

Габаритные и установочные размеры ВЛ-159М-1, ВЛ-159М-2
