Реле времени ВЛ-162

Предназначено для использования в схемах релейной защиты и системной автоматики для получения:

- задержки времени на включение-

- задержки выключения после отключения напряжения питания-

– после пропадания напряжения питания реле разомкнётся только по истечении установленной выдержки времени.

Применение: задержка выключения при отключении напряжения питания (аварийное освещение, вентиляция, сигнализация), задержка времени на включение (плавный запуск электроборудования)

Питание:

Универсальное напряжение питания: AC/DC 12-240В.

Потребляемая мощность: 0,7-3 ВА (0,5-1,7 Вт).

Индикация наличия питания: зелёный светодиод.

Временные диапазоны:

Диапазон выдержек времени: 1 с – 10 мин.

Настройка времени – плавная.

Погрешность уставки времени: 5 %.

Разброс: 0,2 %.

Погрешность при изменения температуры на 1°С: 0,01 % (нормальное значение 20 °С).

Выход:

Количество и род выходных контактов: 2 переключающих.

Номинальный ток контактов (категория применения АС-1): 8А.

Замыкаемая мощность: 2000 ВА (192 Вт).

Замыкаемое напряжение: 250 В (АС-1) / 24 В (DC).

Индикация выходного сигнала: красный светодиод (только при наличии питания).

Механическая износостойкость: 3x107 циклов.

Коммутационная износостойкость: 0,7x105 циклов.

Диапазон рабочих температур: -20...+55 °С.

Крепление на DIN-рейку EN-60715.

Степень защиты корпуса: IP-40.

Сечение подключаемого проводника 2,5 мм2.

Габариты, мм (масса): 90х17,6х64 (93 грамма).

Выполняемые функции: е – Задержка на включение а – Задержка на выключение при пропадании напряжения (минимальное время задержки 0,5 с).

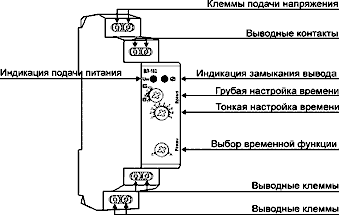

Схема подключения и расположения выводов

Габаритные и установочные размеры
