Циклическое реле времени ВЛ-164 Циклическое переключение (импульс-пауза / пауза-импульс)

Предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки предварительно установленных выдержек времени.

Применение: циклическая регулировка освещения, тепла (световая реклама, уличное освещение, теплицы и т.д.), а также циклическое включение электроприборов (насосы две временные функции: - циклическое переключение начинающееся с импульса - циклическое переключение начинающееся в паузы

Две временные функции:

- циклическое переключение начинающееся импульсом-

- циклическое переключение начинающееся паузой.

Выбор функции осуществляется при помощи внешнего соединителя на входе управления «Упр».

Диапазоны выдержек времени от 0,1 с до 100 дней, распределено в 10-ти поддиапазонах.

Функции:

Состояние вывода указывает мультифункциональный красный светодиод.

Питание:

Универсальное напряжение питания: AC/DC 12-240В.

Допустимые отклонения питающего напряжения: -15%...+10%.

Потребляемая мощность: 0,7-3 ВА (0,5-1,7 Вт).

Индикация наличия питания: зелёный светодиод.

Временные диапазоны:

Диапазон выдержек времени: (0,1 с – 100 дней) в 10-ти поддиапазонах, настройка времени-паузы и времени-импульса осуществляется с помощью поворотных переключателей (грубая и тонкая настройка).

Погрешность уставки времени: 5 %.

Разброс: 0,2 %.

Погрешность при изменения температуры на 1°С: 0,01 % (нормальное значение 20 °С).

Выход:

Количество и род выходных контактов: 1 переключающий.

Номинальный ток контактов (категория применения АС-1): 16А.

Замыкаемая мощность: 4000 ВА (AC-1) / 384 Вт (DC).

Индикация выходного сигнала: красный мультифункциональный светодиод.

Механическая износостойкость: 3x107 циклов.

Коммутационная износостойкость: 0,7x105 циклов.

Диапазон рабочих температур: -20...+50 °С.

Крепление на DIN-рейку EN-60715.

Степень защиты корпуса: IP-40.

Габариты, мм (масса): 90х17,6х64 (68 грамм).

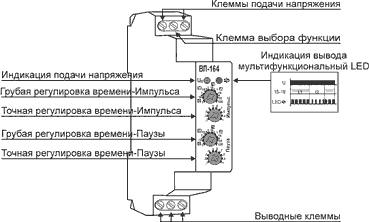

Индикация выхода (красный мультифункциональный светодиод)

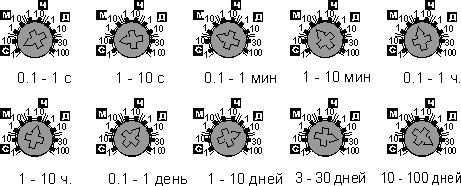

Временные интервалы

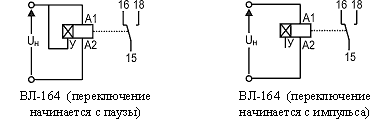

Схема подключений и расположения выводов

Габаритные и установочные размеры
