Описание

Реле времени серии ВС-43 предназначены для передачи команд из одной электрической цепи в другую с определенным, предварительно установленными выдержками времени.

Реле изготавливаются в климатическом исполнении УХЛ4 и У3.

Реле изготавливаются с передним присоединением проводов (монтаж реле - выступающий) в двух исполнениях:

ВС-43-3-с тремя независимыми цепями с выдержкой времени-
ВС-43-6-с шестью независимыми цепями с выдержкой времени.

Условия эксплуатации:

температура окружающего воздуха:

для исполнения УХЛ – от минус 10 до плюс 55С-
для исполнения у – от минус 40 до плюс 55С-

вибрация мест крепления с частотой до 60 Гц при ускорении до 19,6 м/с2 (2g)-
воздействие ударных нагрузок при ускорении 78,4 м/с2 (8g) и длительности удара от 2 до 15 мс.

Технические характеристики:

Номинальное напряжение питания переменного тока 50 Гц, В

12, 24, 40, 110, 220

Допустимые колебания напряжения от номинального при температуре окружающего воздуха:

до 40°С
свыше 40°С

0,85-1,1
0,85-1,05
Потребляемая мощность, ВА, не более

20

Количество переключающих контактов:

с выдержкой времени:

ВС-43-3
ВС-43-6

без выдержек времени:

ВС-43-3, ВС-43-6

3
6

1
Длительно допустимая сила тока, проходящего через контакты реле, А

4
Допустимая частота ВО, цикл/час

1200

Степень защиты реле:

по оболочке
по разъему

IP40
IP10

Масса реле, кг, не более

ВС-43-3
ВС-43-6

1,5
1,8

Пределы выдержек времени:

ВС-43-31, ВС-43-61
ВС-43-32, ВС-43-62
ВС-43-33, ВС-43-63
ВС-43-34, ВС-43-64
ВС-43-35, ВС-43-65

(1-60) с
(0,15-9 )мин
(1-60) мин
(0,15-9) ч
(1-60) ч

Назначенный ресурс работы, ч, не более:

при работе на высоте до 2000 м
при работе на высоте от 2000 м до 4000 м

16000
8000
Средняя основная погрешность, % от максимальной уставки шкалы

1,5
Допустимый разброс, % от максимальной уставки шкалы

±1

Габаритные размеры, мм

ВС-43-3
ВС-43-6

84х120х135 120х120х135

Значение числа циклов «включение – отключение», определяющие коммутационную способность контактов в режиме нормальных коммутаций, приведены в табл. 1

Таблица 1

Род тока

Вид нагрузки

Напряжение коммутируемых цепей

Сила коммутируемого тока, А

Обозначение реле

Выдержка времени

Число циклов, млн. циклов

включаемого

отключаемого

коммута-ционной износо-стойкости

механи-
ческой износо-стойкости

Переменный

Индуктивная при cos jвкл ³- 0.7
cos jоткл ³- 0.4

12

12

1,5

ВС-43-31

(1-60) с

1,0

1,0

24

12

1,3

ВС-43-61

40

10

1,0

110

6

0,6

ВС-43-32
ВС-43-62

(0,15-9) мин

220

4

0,4

380

2,5

0,25

Постоянный

Индуктивная при τ- ≤- 0,01 с

12

1,3

1,3

ВС-43-33
ВС-43-63

(1-60) с

0,5

0,5

24

0,7

0,7

48

0,4

0,4

ВС-43-34
ВС-43-64

(0,15-9) мин

0,15

0,15

110

0,23

0,23

220

0,12

0,12

ВС-43-35
ВС-43-65

(1-60) ч

0,05

0,05

Примечание. Длительность протекания включаемого тока не более 0,2 с.

Габаритные и установочные размеры реле приведены на рис. 1 и 2.

Схемы электрические приведены на рис. 3 и 4, схема подключения – на рис. 5

Рис.1 Габаритные, установочные размеры реле серии ВС-43-3 *2 отв.

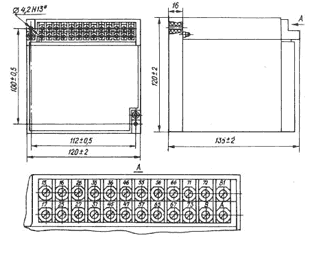

Рис.1 Габаритные, установочные размеры реле серии ВС-43-6 *2 отв.

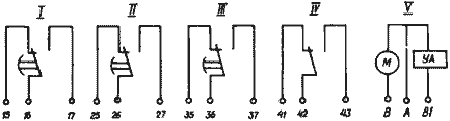

Рис. 3. Схема электрическая принципиальная реле серии ВС-43-3.

15-43, В, А, В1 - выводы реле-
I-III - контакты переключающие с заданной программой выдержек времени-
IV - контакт переключающий мгновенный-
V - обмотки электродвигателя и электромагнита.

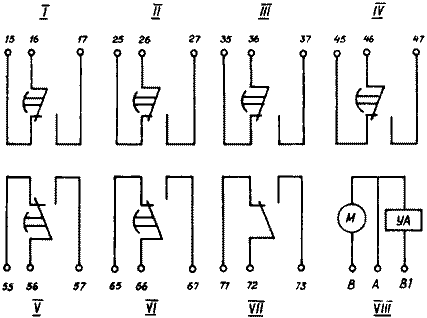

Рис. 4. Схема электрическая принципиальная реле серии ВС-43-6.

15-73, В, А, В1 - выводы реле-
I-VI - контакты переключающие с заданной программой выдержек времени-
VII - контакт переключающий мгновенный-
VIII - обмотки электродвигателя и электромагнита.

Рис. 5. Схема подключения реле серий ВС-43-3 и ВС-43-6.

К - контакт отключающий двигатель после отработки заданной программы выдержек времени-
В, А, В1 - обмотки электродвигателя и электромагнита.
