Низковольтный ввод 1 кВ ВСТ-1/1600 УХЛ1

Вводсъемного типа 1 кВ ВСТ-1/1600 УХЛ1 применяется в силовых трансформаторахдля присоединения обмоток к проводникам внешних электрических сетей,находящихся на открытом воздухе или в закрытых шинных системах,в условиях умеренно- холодного климата, гдеокружающая среда невзрывоопасна и не содержит токопроводящей пыли,агрессивных газов и паров в концентрациях, разрушающих электротехническийфарфор и глазурь.
Ввод состоит из фарфорового изолятора, через внутреннееотверстие которого продет и герметично закреплен в нем медный токоведущийстержень. Токоведущий стержень имеет верхний контакт для подсоединенияк внешним электрическим сетям и нижний для подсоединения к отводамобмотки. Устанавливать вводы на крышке или стенке бака трансформаторадопускается с наклоном от вертикали до 90 градусов. Внутренняя полостьвводов, установленных на трансформаторах, заполнена маслом и всегда находитсяпод незначительным избыточным давлением, создаваемым уровнем маслав расширителе. Верхние и нижние контакты покрыты оловом.
По способу подсоединения к отводу обмотки ввод ВСТ-1/1600 УХЛ 1выпускается в следующем исполнении:

• ВСТ-1/1600-1 (разборное исполнение)
• ВСТ-1/1600-2 (неразборное исполнение)

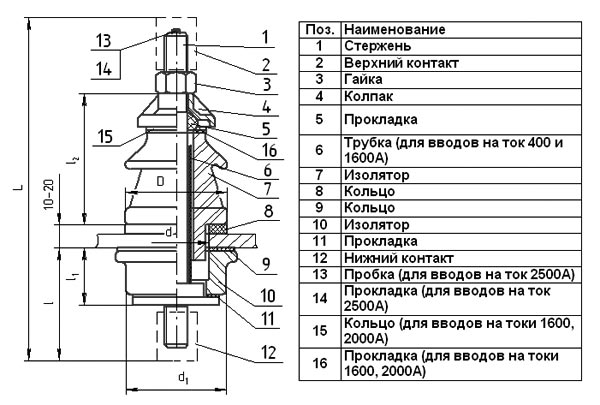

Габаритные размеры:

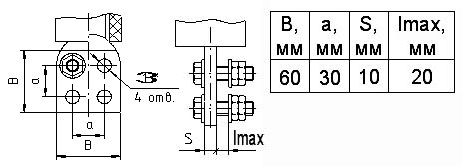

Верхние контакты:

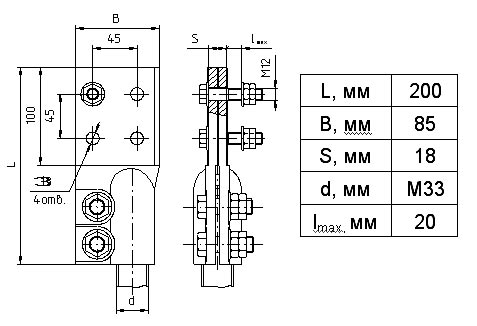

Нижние контакты:

Технические характеристики:

Варианты обозначения: Ввод трансформаторный ВСТ1/1600 УХЛ1, ВСТ-1/1600УХЛ1, ВСТ1/1600УХЛ1
