Вводсъемного типа 1 кВ ВСТ-1/630 УХЛ1 применяется в силовых трансформаторах для присоединения обмоток к проводникам внешних электрических сетей,находящихся на открытом воздухе или в закрытых шинных системах,в условиях умеренно- холодного климата, гдеокружающая среда невзрывоопасна и не содержит токопроводящей пыли,агрессивных газов и паров в концентрациях, разрушающих электротехническийфарфор и глазурь.
Ввод состоит из фарфорового изолятора, через внутреннееотверстие которого продет и герметично закреплен в нем медный токоведущийстержень. Токоведущий стержень имеет верхний контакт для подсоединенияк внешним электрическим сетям и нижний для подсоединения к отводамобмотки. Устанавливать вводы на крышке или стенке бака трансформаторадопускается с наклоном от вертикали до 90 градусов. Внутренняя полостьвводов, установленных на трансформаторах, заполнена маслом и всегда находитсяпод незначительным избыточным давлением, создаваемым уровнем маслав расширителе. Верхние и нижние контакты покрыты оловом.
По способу подсоединения к отводу обмотки ввод ВСТ-1/630 УХЛ 1выпускается в следующем исполнении:

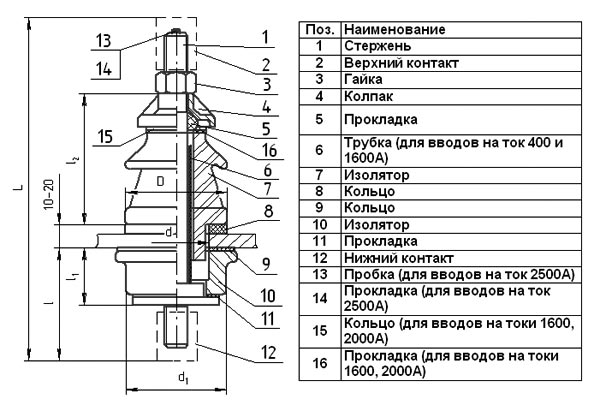

Габаритные размеры:
Тип ввода
|
L, мм
|
l, мм
|
l1, мм
|
l2, мм
|
D, мм
|
d, мм
|
d1, мм
|
Трансформаторный вводВСТ-1/630 УХЛ 1 |
255
|
70
|
30
|
90
|
70
|
46
|
70
|

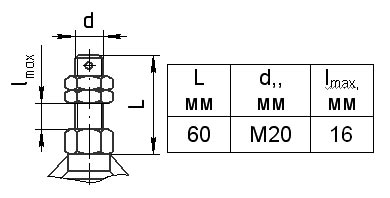

Верхние контакты:

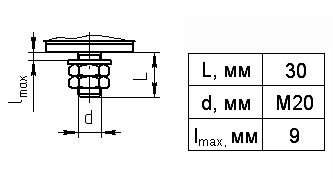

Нижние контакты:
Технические характеристики:
Наименование параметра
|
Показатель
|
Класс напряжения, кВ |
1
|
Номинальный ток, А |
630
|
Масса, кг. |
1,8
|
Варианты обозначения: Ввод трансформаторный ВСТ1/630 УХЛ1, ВСТ-1/630УХЛ1, ВСТ1/630УХЛ1
