Вводсъемного типа 0,5 кВ ВСТ-0,5/100 УХЛ1 применяется в силовых трансформаторахдля присоединения обмоток к проводникам внешних электрических сетей,находящихся на открытом воздухе или в закрытых шинных системах, вусловиях умеренно- холодного климата, гдеокружающая среда невзрывоопасна и не содержит токопроводящей пыли,агрессивных газов и паров в концентрациях, разрушающих электротехническийфарфор и глазурь.
Ввод состоит из фарфорового изолятора, через внутреннееотверстие которого продет и герметично закреплен в нем медный токоведущийстержень. Токоведущий стержень имеет верхний контакт для подсоединенияк внешним электрическим сетям и нижний для подсоединения к отводамобмотки. Устанавливать вводы на крышке или стенке бака трансформаторадопускается с наклоном от вертикали до 90 градусов. Внутренняя полостьвводов, установленных на трансформаторах, заполнена маслом и всегда находитсяпод незначительным избыточным давлением, создаваемым уровнем маслав расширителе. Верхние и нижние контакты покрыты оловом.
По способу подсоединения к отводу обмотки ввод ВСТ-0,5/100 УХЛ 1выпускается в следующем исполнении:

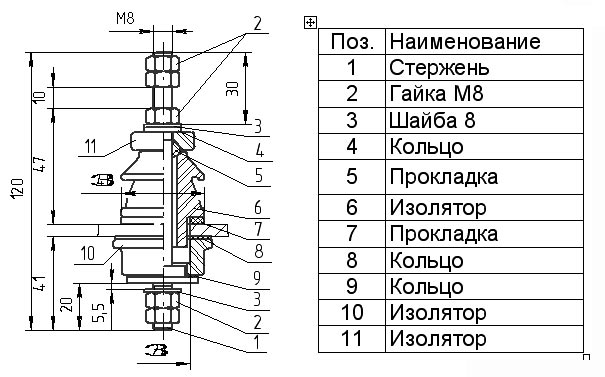

Габаритные размеры:
Технические характеристики:
Наименование параметра
|
Показатель
|
Класс напряжения, кВ |
0,5
|
Номинальный ток, А |
100
|
Масса, кг. |
0,9
|
Варианты обозначения: Ввод трансформаторный ВСТ0,5/100, ВСТ-05/100, ВСТ0,5/100УХЛ1
