Высоковольтный ввод 10 кВ ВСТА-10/2500 УХЛ1

  • Высоковольтный ввод 10 кВ ВСТА-10/2500 УХЛ1
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
134-271-5373
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Вводсъемного типа 10 кВ ВСТА-10/2500 УХЛ1 применяетсяв силовых трансформаторах для присоединения обмоток к проводникамвнешних электрических сетей, находящихся на открытом воздухе илив закрытых шинных системах, в условиях умеренно- холодного климата,где окружающая среда невзрывоопасна и не содержит токопроводящейпыли, агрессивных газов и паров в концентрациях, разрушающих электротехническийфарфор и глазурь.
Ввод состоит из фарфорового изолятора, через внутреннееотверстие которого продет и герметично закреплен в нем медный токоведущийстержень. Токоведущий стержень имеет верхний контакт для подсоединенияк внешним электрическим сетям и нижний для подсоединения к отводамобмотки. Устанавливать вводы на крышке или стенке бака трансформаторадопускается с наклоном от вертикали до 90 градусов. Внутренняя полостьвводов, установленных на трансформаторах, заполнена маслом и всегда находитсяпод незначительным избыточным давлением, создаваемым уровнем маслав расширителе. Верхние и нижние контакты покрыты оловом.
По способу подсоединения к отводу обмотки ввод ВСТА-10/2500 УХЛ 1выпускается в следующем исполнении:

  • ВСТА-10/2500-1 (разборное исполнение)
  • ВСТА-10/2500-2 (неразборное исполнение)

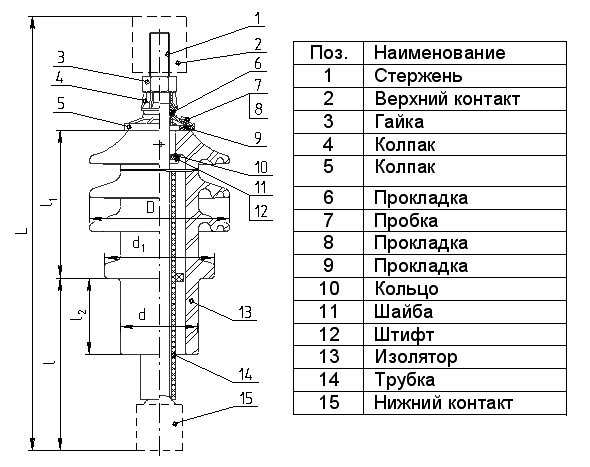

Габаритные размеры:

Высоковольтный ввод ВСТА-10/2500 УХЛ1

Тип ввода
L, мм
l, мм
l1, мм
l2, мм
D, мм
d, мм
d1, мм
Трансформаторный вводВСТА-10/2500 УХЛ 1
785
230
230
90
185
126
176

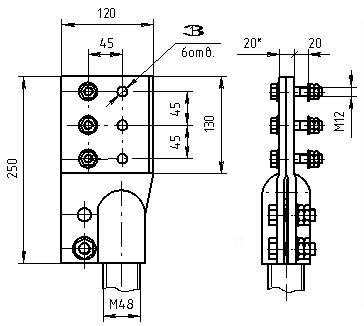

Верхние контакты:

Высоковольтный ввод ВСТА-10/2500 УХЛ1

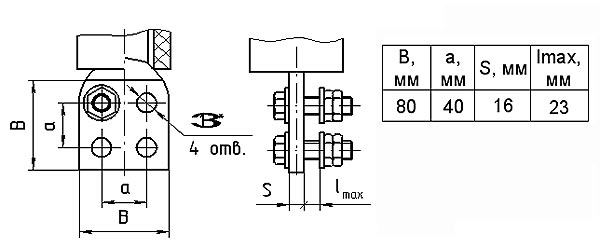

Нижние контакты:

Высоковольтный ввод ВСТА-10/2500 УХЛ1

Технические характеристики:

Наименование параметра
Показатель
Класс напряжения, кВ
10
Номинальный ток, А
2500
Масса, кг.
27

Варианты обозначения: Ввод трансформаторныйВСТА10/2500 УХЛ1, ВСТА-10/2500УХЛ1, ВСТА10/2500УХЛ1
