Высоковольтный ввод 10 кВ ВСТБ-10/1000 УХЛ1

Вводсъемного типа 10 кВ ВСТБ-10/1000 УХЛ1 применяетсяв силовых трансформаторах для присоединения обмоток к проводникамвнешних электрических сетей, находящихся на открытом воздухе илив закрытых шинных системах, в условиях умеренно- холодного климата,где окружающая среда невзрывоопасна и не содержит токопроводящейпыли, агрессивных газов и паров в концентрациях, разрушающих электротехническийфарфор и глазурь.

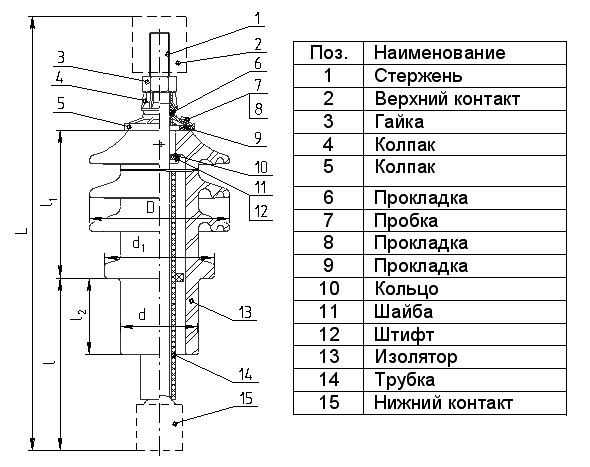

Ввод состоит из фарфорового изолятора, через внутреннееотверстие которого продет и герметично закреплен в нем медный токоведущийстержень. Токоведущий стержень имеет верхний контакт для подсоединенияк внешним электрическим сетям и нижний для подсоединения к отводамобмотки. Устанавливать вводы на крышке или стенке бака трансформаторадопускается с наклоном от вертикали до 90 градусов. Внутренняя полостьвводов, установленных на трансформаторах, заполнена маслом и всегда находитсяпод незначительным избыточным давлением, создаваемым уровнем маслав расширителе. Верхние и нижние контакты покрыты оловом.
По способу подсоединения к отводу обмотки ввод ВСТБ-10/1000 УХЛ 1выпускается в следующем исполнении:

• ВСТБ-10/1000-1 (разборное исполнение)
• ВСТБ-10/1000-2 (неразборное исполнение)

Высоковольтный ввод ВСТБ-10/1000 УХЛ1

Габаритные размеры:

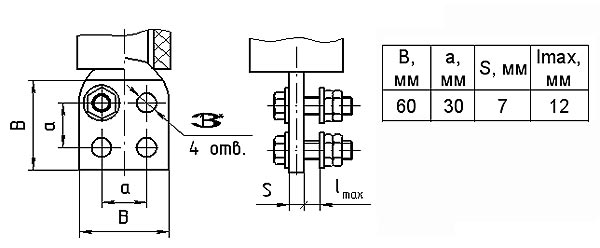

Верхние контакты:

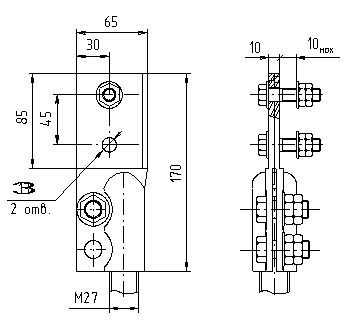

Нижние контакты:

Технические характеристики:

Варианты обозначения: Ввод трансформаторныйВСТБ10/1000 УХЛ1, ВСТБ-10/1000УХЛ1, ВСТБ10/1000УХЛ1
