ГИДРОФИЦРОВАННАЯ УСТАНОВОЧНО-ЗАЖИМНАЯ ОСНАСТКА

Предназначена для механизации установки, выверки, и закрепления деталей на продольнофрезерных, продольнострогальных, расточных, карусельных станках, станках типа «обрабатывающий центр» и для гибких, производственных систем на предприятиях единичного и мелкосерийного производства.

В состав оснастки входят: гидростанция, быстроразъемные гидравлические соединения, арматура, крепежные наборы с пружинногидравлическим приводом (КНПГ).

Обеспечивается возможность обслуживания от одной станции до 30 точек зажима и длительной работы зажимных приспособлений при отсоединенных питающих шлангах, а также большая сила зажима при малой массе и размерах, высокая надежность закрепления заготовок.

Электросхема управления гидростанцией составлена на экономичный режим работы.

Включение и выключение станции и электрозолотника потребителем осуществляется с рабочего места. При одновременной работе нескольких потребителей станция включается по требованию первого из потребителей и выключается после окончания работы последним потребителем.

В крепежных работах применяются: пружинногидравлические цилиндры (ПГЦ), которые могут использоваться в толкающем и тянущем режимах- быстроразъемные гидравлические соединения (гидромуфты), раздвижные гайки, быстросоединяемый набор подставок под ПГЦ. Усилие зажима в ПГЦ создается пакетом сжатых тарельчатых пружин.

Техническая характеристика

КНПГ-1 КНПГ-II КНПГ-III

Рабочее давление, МПа 10 10 10

Усилие, развиваемое ПШ, кН

в толкающем режиме 20 50 90

в тянушем режиме 50 90 90

Диапазон закрепляемых

высот заготовок, мм - 45-780 85-1120 90-1250

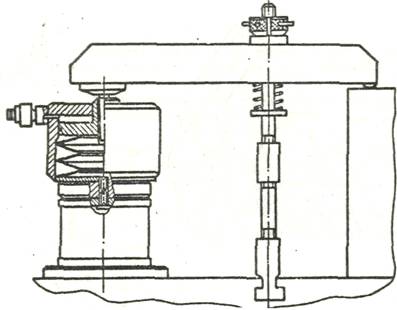

ПГЦ в толкающем режиме

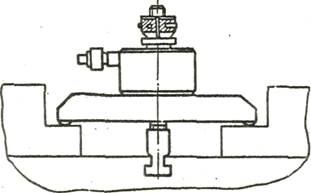

ПГЦ в тянущем режиме
