ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ.06-24 УЗ

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
134-271-5300
Цена с НДС:
Цена по-запросу
Описание

Трансформатор ЗНОЛ.06-24 УЗ предназначен для установкив комплектные распределительные устройства (КРУ) внутренней установкиили другие закрытые распределительные устройства (ЗРУ), а также длявстраивания в токопроводы турбогенераторов и служит для питания цепейизмерения, автоматики, сигнализации и защиты в электрических установкахпеременного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.Допускается длительная эксплуатация трансформатора как силового. Приэтом мощность, отдаваемая трансформатором, не должна превышать предельнуюмощность, и нагрузка должна подключаться к основной вторичной обмотке.
Трансформатор изготавливается в климатическом исполнении "У" или "Т" категори и размещения 3 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающей среды: при эксплуатации –от минус 45 С до плюс 50 С-
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров вконцентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – любое.

Технические характеристики:

Наименование параметра

ЗНОЛ.06-24УЗ

Класс напряжения, кВ

24

Наибольшее рабочее напряжение, кВ

26,5

Номинальное напряжение первичной обмотки,В

24000/Ц3

Номинальное напряжение осн. вторичнойобмотки, В

100/Ц3

Номинальное напряжение доп. вторичнойобмотки, В

100/Ц3 или 100

Номинальная мощность, В-А, в классеточности:
0,2
0,5
1,0
3,0

50
75
150
300

Номинальная мощность доп. вторичной обмотки в классеточности 3, В-А

300

Предельная мощность вне класса точности,В-А

630

Схема и группа соединения
обмоток

1/1/1-0-0

Номинальная частота, Гц

50 или 60

Испытательное напряжение, кВ:
одноминутноепромышленной частоты
грозового импульса
грозового импульса срезанного

75
150
175

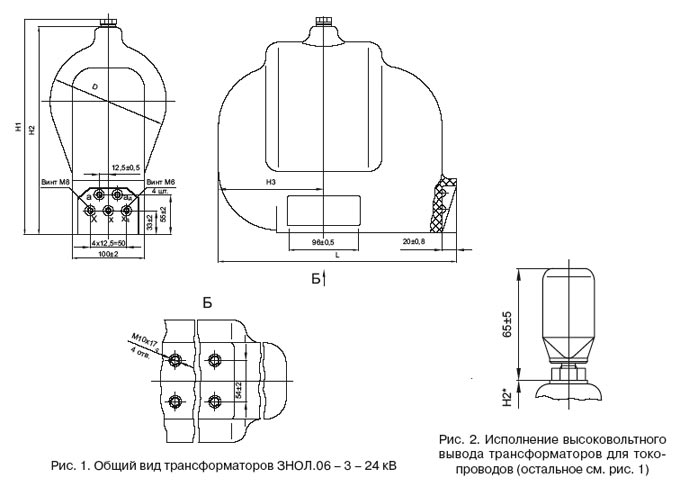

Чертеж:

ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ.06-24 УЗ

Габаритныеразмеры:

Наименование трансформатора H1, мм H2, мм H3, мм D, мм L, мм L1, мм Масса, кг.
Трансформатор ЗНОЛ.06-24УЗ 348 337 163 205 338 115 40,5

Варианты обозначения: трансформатор ЗНОЛ.06-24УЗ,ЗНОЛ06-24 УЗ, ЗНОЛ-06-24УЗ
