ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-35 Б

  • ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-35 Б
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
134-271-5306
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Трансформатор ЗНОЛ-35 Б предназначен для питания электрических измерительных приборов,цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категорииразмещения 1 по ГОСТ 15150.
Длина путиутечки III по ГОСТ 9920-89.

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающего воздуха - от -60 С до+50С -
  • окружающая среда невзрывоопасная, не содержащая агрессивныхгазов и паров в концентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – вертикальное-
  • Трансформатор не имеет собственной защиты от резонансныхявлений и коммутационных перенапряжений в сети.

Технические характеристики:

Наименование параметров
Показатели
Класс напряжения, кВ
35
27
27
35
Наибольшее рабочее напряжение, кВ
40,5
30
30
40,5
Номинальное напряжение первичной обмотки, В
35000/Ц3
27500
27500
35000/Ц3
Номинальное напряжение основной вторичной обмотки, В
100/Ц3
100
100-127-230
100-127-230
Номинальное напряжение дополнительной вторичной обмотки, В
100/Ц3
127
-
-
Номинальная мощность основной и вторичной обмотки, В-А в классеточности
0,2
0,5
1
3
75
150
300
600
-
150
300
600
Номинальная мощность дополнительной вторичной обмотки, В-А, вклассе точности 3,0
100/3

400

-
-
Предельная мощность вне класса точности, В-А
1000
Схема и группа соединения обмоток
1/1/1-0-0
1/1-0
Номинальная частота, Гц
50 или 60

Испытательное напряжение,кВ: одноминутное промышл. частоты
грозового импульса
грозового импульса срезанного
95
190
220
80
170
200
95
190
220
Масса, кг
90 max

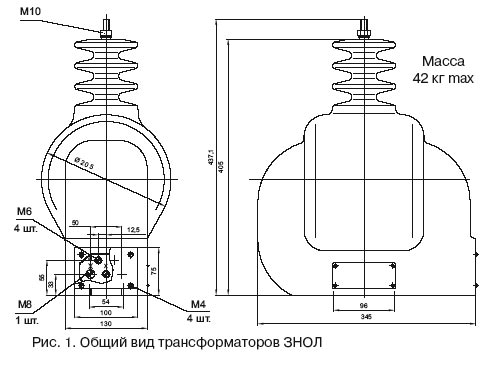

Чертеж:

ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-35 Б

Варианты обозначения: трансформатор ЗНОЛ-35Б, ЗНОЛ35Б
