Запально-защитные устройства типа СНПП-09 предназначены для розжига жидкотопливных горелок, работающих на мазуте, дизельном топливе, печном топливе, нефти, отработанных маслах.
ОСНОВНЫЕ МОДИФИКАЦИИ
СНПП-09/1 |
|
|
||
СНПП-09/2 |
||||
СНПП-09/3 |
||||
СНПП-09/4 |
ОСОБЕННОСТИ
Розжиг топлива осуществляется при помощи свечи накаливания.
По специальному заказу датчик - реле контроля пламени ДМС-100М может дополнительно комплектоваться корпусом охлаждения КВ-11-2 или световодом для защиты модуля фотоприемника от воздействия высоких температур в зоне его установки.
По специальному заказу в комплект поставки СНПП-09/4 может входить один из следующих клапанов:
ЭМКГ8-6-25-220-с345, ЭМКГ8-10-25-220-с346, ЭМКГ8-20-25-220-с324, ЭМКГ8-25-10-220-с331.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАПАЛЬНОГО УСТРОЙСТВА СНПП-09
| Параметр | Значение |
Ход штока свечи |
320,0 мм |
Напряжение питания свечи накаливания |
19...36 В |
Мощность, потребляемая свечой, не более |
300 Вт |
Пусковая мощность (при работе с щитом управления СП-ДМС-09) |
920 Вт |
Максимальное расстояние выдвижения свечи |
320,0 мм |
КОМПЛЕКТНОСТЬ
| Параметр | СНПП-09/1 | СНПП-09/2 | СНПП-09/3 | СНПП-09/4 |
Запальное устройство СНПП-09 |
1 | 1 | 1 | 1 |
Трансформатор 220/24В-220Вт |
1 | 1 | 1* | 1* |
Оптический датчик контроля пламени ДМС-100М |
- | 1 | 1* | 1* |
Щит управления СП-ДМС-09 |
- | - | 1 | 1 |
Электромагнитный клапан ЭМКГ8-15-40-220-с298 |
- | - | - | 1 |
* - установлены в щите управления СП-ДМС-09.
ЦИКЛОГРАММА
(реализуется щитом управления СП-ДМС-09)
1. Нажать кнопку "Пуск". Включается нагрев свечи и выдвижение ее линейным приводом (актуатором) в зону розжига горелки. Время работы актуатора 50 ? 60 сек.
2. После того как нагретая свеча выдвинулась в зону розжига, выдается сигнал (сухой контакт реле) "Разрешение" в АСУ на открытие клапана топлива горелки и розжига горелки. Время розжига
~ 15?20 сек.
3. Если розжиг состоялся, датчик контроля пламени фиксирует пламя, замыкается сухой контакт реле - сигнализация "Пламя" в АСУ. Работа горелки контролируется датчиком пламени. После окончания времени розжига отключается нагрев свечи и актуатор отводит ее из зоны розжига, а схема управления приводится в исходное состояние.Если розжиг не состоялся, устранить причины и повторить с п. 1.

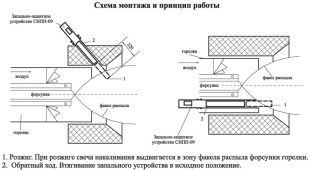

СХЕМА МОНТАЖА И ПРИНЦИП РАБОТЫ СНПП-09
 |
ПРИМЕР ЗАКАЗА
(при заказе необходимо указывать длину запального устройства)
Запально - защитное устройство СНПП-09/4-500.
