ТРЕХФАЗНАЯ АНТИРЕЗОНАНСНАЯ ГРУППА ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ 3ХЗНОЛ.06-6

  • ТРЕХФАЗНАЯ АНТИРЕЗОНАНСНАЯ ГРУППА ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ 3ХЗНОЛ.06-6
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
134-271-5304
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Трехфазная антиррезонансная группаЗхЗНОЛ.06-6предназначенадля установки в комплектные распределительные устройства (КРУ) илизакрытые распределительные устройства (ЗРУ) и служит для питанияэлектрических измерительных приборов, цепей защиты и сигнализации вэлектроустановках переменного тока частоты 50 или 60 Гц. Устойчивак феррорезонансу и (или) воздействию перемежающейся дуги в случае замыканияодной из фаз сети на землю.
Трехфазная антиррезонансная группа изготавливается в климатическом исполнении "У" или "Т" категорииразмещения 3 по ГОСТ 15150.

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающего воздуха с учетом превышениятемпературы воздуха в КРУ при нагрузке трансформаторов предельноймощностью - от -45 С до + 50 С-
  • окружающая среда невзрывоопасная, не содержащая агрессивныхгазов и паров в концентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – любое.

Технические характеристики:

Наименование параметра

ЗхЗНОЛ.06-6

Класс напряжения, кВ

6

Наибольшее рабочее напряжение, кВ

7,2

Номинальное линейное напряжение
на выводах первичной обмотки, В

6000, 6300
6600, 6900

Номинальное линейное напряжение навыводахосновной вторичной обмотки, В

100

Напряжение на выводах разомкнутоготреугольника дополнительных вторичныхобмоток:
при симметричном режиме работысети, В, не более
при замыкании одной из фаз сети наземлю, В



3
от 90 до 110

Мощность нагрузки на выводахразомкнутого треугольника
дополнительной вторичной обмоткипри напряжении 100 В и коэффициентемощности нагрузки 0,8 (характер
нагрузки индуктивный), В-А

400

Номинальная частота, Гц

50 или 60
Тип резисторов (3 шт.)
С 5-35В
3±5% кОм,
100 Вт
Масса, кг
95

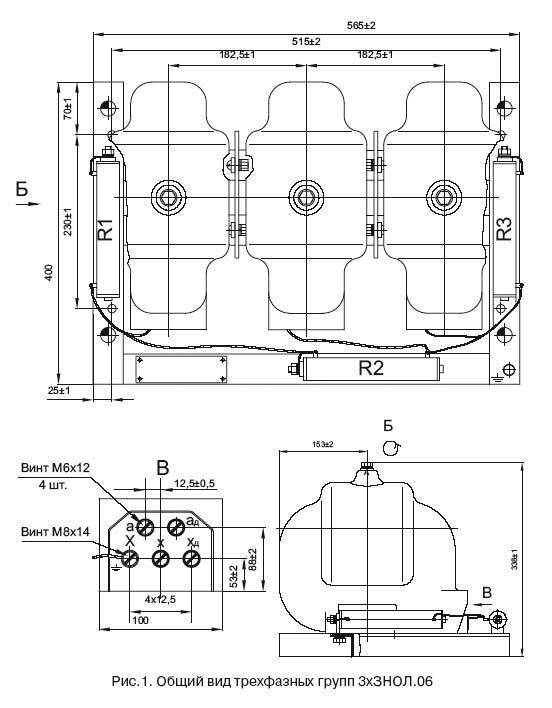

Чертеж:

ТРЕХФАЗНАЯ АНТИРЕЗОНАНСНАЯ ГРУППА ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ 3ХЗНОЛ.06-6

Варианты обозначения: трансформатор 3Х ЗНОЛ.06-6, 3ХЗНОЛ06-6, 3ЗНОЛ.06-6
