Описание

Технические характеристики

  • Проектное давление - 100 бар-
  • Входное давление 0,8 - 80 бар-
  • Выходное давление 0,8 - 65 мбар-
  • Класс точности RG до 1,5-
  • Рабочая температура - 10 °С … + 60 °С(возможно расширение температурного диапазона под заказ)-
  • Температура окружающей среды - 20 °С … + 60°С-
  • Присоединение фланцы ANSI 150-300-600 RF или PN16-DN 25-50-80-100-150-200-250-
DN 25 50 80 100 150 200 250
Коэфф. Сg 565 1823 4400 6943 13890 21645 30685
Коэфф. Kg 593 1916 5194 7297 14598 22748 32250
Коэфф. K1 106.78

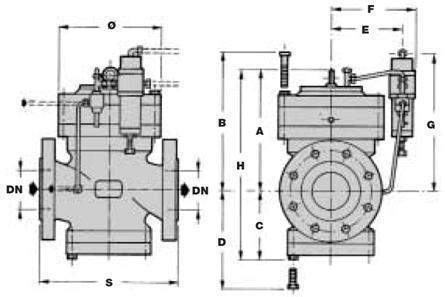

Габаритные размеры, мм

Регулятор сверхвысокого давления с пилотным управлением APERFLUX
DN 25 50 80 100 150 200 250
S Ansi 150/PN 16 184 254 298 352 451 543 673
S Ansi 300 197 267 317 368 473 568 708
S Ansi 600 210 286 336 394 508 609 752
o 125 160 245 290 385 490 615
A 200 230 300 340 420 455 580
B 230 260 340 380 470 510 520
C 100 130 150 190 240 265 340
D 130 160 200 250 300 320 340
E 140 145 190 210 260 315 370
F 160 175 220 240 290 345 415
G 260 280 350 380 450 490 380
H 300 360 450 530 660 720 920
Контроль управляющего давления De 10 x Di 8
Пилотный выхлоп De 10 x Di 8
Импульсная линия за регулятором De 10 x Di 8
К теплообменнику De 10 x Di 8
От теплообменника De 10 x Di 8
