Отслеживание уровня угольной массы в бункерах-накопителях, особенно максимального и минимально допустимого значений, является одной из состав-ляющих общей безопасности угледобывающего процесса. Так скачивание угольной подушки из бункера, питающего загрузочные устройства скипов, ведет к закорачиванию воздушной струи а также преждевременному износу, вызываемому прямыми ударами кусков горной массы. Аппаратура АКГМ предназначена для измерения уровня угольной массы в бункерах-накопителях, в том числе подземных, и формирования сигналов управления пускателями конвейеров и питателей.
Применение аппаратуры АКГМ позволяет отказаться от использования радиоизотопных датчиков.
Аппаратура выполняет следующие функции:
- измерение уровня горной массы в бункере-
- выдачу дискретных сигналов управления (блокировки) через релейные выходы при достижении настраиваемых значений уровня-
- передачу измеренных значений и состояния дискретных выходов через гальванически развязанный порт RS485 по протоколу MODBUS-
- передачу измеренных значений и состояния дискретных выходов на расположенный на поверхности блок информационный по свободной паре (до 8 км ) с возможностью дальнейшей передачи через гальванически развязанный порт RS485 по протоколу MODBUS-
В состав аппаратуры входят:
- устройство контроля уровня горной массы УКГМ на базе радарного уровнемера - предназначено для измерения уровня горной массы-
- блок контроля БК - предназначен для приема информации об измеренном уровне по протоколу HART или аналогового сигнала 4-20мА, преобразования сигнала уровня, индикации измеренного значения, формирования дискретных сигналов управления, а также передачи информации в систему АСУ ТП под землей и на блок БИ на поверхность-
- блок питания БП - предназначен для формирования искробезопасного питающего напряжения постоянного тока 12В-
- блок информационный БИ - предназначен для индикации измеренного значения, а также передачи информации в систему АСУ ТП.
Преимущества аппаратуры АКГМ:
- 1. Взрывобезопасность. Подземные части аппаратуры (кроме БП) имеют вид защиты <искробезопасная цепь> (РО Иа).
- 2. Надежность. Этому требованию не удовлетворяют контактные зондовые и тросовые измерители, поскольку часто повреждаются заполняющим бункер сыпучим продуктом.
- 3. Возможность установки на существующие шахтные конструкции. Подземные бункеры не позволяют встраивать измерители (на просвет). Предпочтительна установка датчиков на верхнем уровне бункера.
- 4. Минимальные требования к техническому обслуживанию в процессе эксплуатации - не чаще 1 раза в месяц.
- 5. Использование для связи с уровнемером цифрового протокола HART, что позволяет исключить погрешности передачи аналогового сигнала.
Техническая характеристика устройства УКГМ
Наименование основного параметра |
Числовое значение |
1. |
Способ измерения |
радарный |
2. |
Параметры: |
|
2.1 |
Диапазон |
до 68 м |
2.2 |
Точность |
+ 30 мм |
2.3 |
Рабочая температура УКГМ, БК и БП, 0С |
-10..+50 |
2.4 |
Рабочая температура БИ, 0С |
0..40 |
3 |
Количество выходных програм- мируемых оптореле (БК) |
5 + 1 реле неисправности |
4 |
Максимально допустимое напря- жение на выходах оптореле, не более, В |
60 |
5 |
Максимально допустимый ток оптореле, не более, мА |
500 |
6 |
Уровень и вид взрывозащиты: |
|
6.1 |
УКГМ, БК |
РО, Иа |
6.2 |
БП |
РВ,Иа |
6.3 |
БИ |
общепромышленное с искробезопасными выходными цепями уровня Иа |

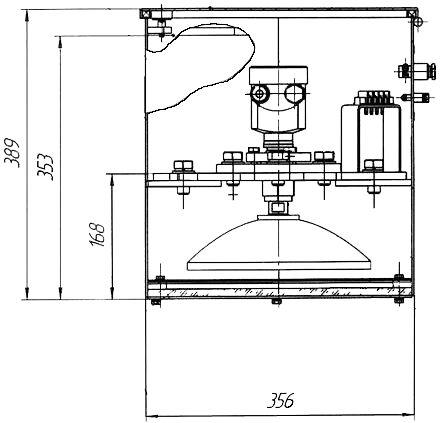

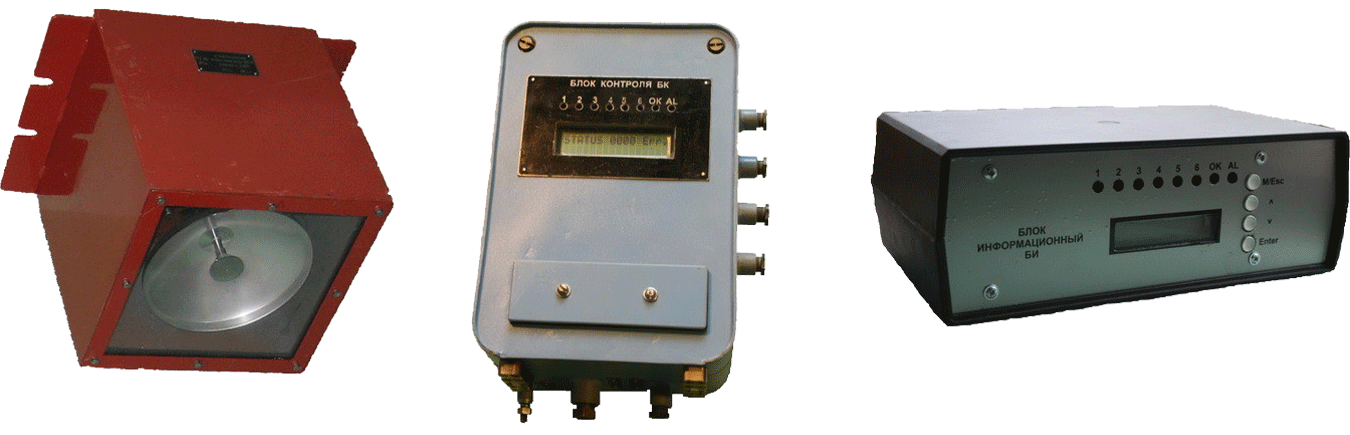

Общий вид АКГМ
