Подстанция предназначена для питания трехфазным переменным током частотой 50 Гц токоприемников открытых горных работ в условиях холодного климата.

В подстанции предусмотрено присоединение к воздушным и кабельным линиям электропередач 6 кВ.

Условия эксплуатации

Подстанция рассчитана для нормальных работ в следующих условиях:

температура окружающего воздуха от -50 °C до +35 °C-
относительная влажность воздуха до 98 % при 25 °C-
среднегодовая температура окружающего воздуха -10 °C-
запыленность воздуха до 100 мг/м3-
рабочее положение в пространстве – горизонтальное, допускается отклонение от рабочего положения до 15° в любую сторону.

Технические характеристики

наименование параметра	Тип подстанции
наименование параметра	ПСКТП-250/6 ХЛ1	ПСКТП-400/6 ХЛ1
Номинальная мощность, кВА	250	400
Частота тока, Гц	50	50
Номинальное первичное напряжение, В	6000	6000
Номинальное вторичное напряжение, В	400	400
Схема и группа соединения обмоток трансформатора	У/Д-11	У/Д-11
Напряжение короткого замыкания, %	3,5	3,5
Ток холостого хода, %	3,5	2,5
Потери холостого хода, Вт	1670	2170
Потери короткого замыкания, приведенные к температуре 115 °C, Вт	2500	3600

Состав подстанции

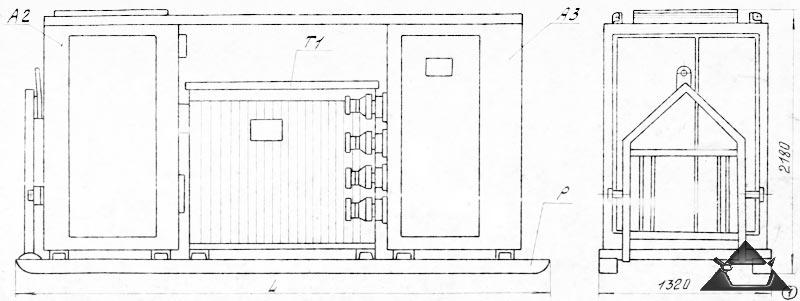

Подстанция (рисунок 1, 2) состоит из следующих составных частей:

Габаритные размеры и масса подстанции ТСВП-100/6, ТСВП-160/6, ТСВП-250/6
