Соединитель электрический СНВ-63М-Л, СНВ-250М-Л, СНВ-320М-Л, CHB-63M-ВВ,CHB-63M-ВР, CHB-250M-ВВ, CHB-250M-ВР, CHB-320M-ВВ, CHB-320M-ВР, СНВ-63М-ВДВ, СНВ-250М-ВДВ, СНВ-320М-ВДВ

  • Соединитель электрический СНВ-63М-Л, СНВ-250М-Л, СНВ-320М-Л, CHB-63M-ВВ,CHB-63M-ВР, CHB-250M-ВВ, CHB-250M-ВР, CHB-320M-ВВ, CHB-320M-ВР, СНВ-63М-ВДВ, СНВ-250М-ВДВ, СНВ-320М-ВДВ
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
130-185-2607
Производитель:
Статус поставщика:
На правах партнера
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Соединители предназначены для работы в шахтах, опасных по взрыву смеси метана или угольной пыли с воздухом и могут подвергаться механическому воздействию падающего угля и породы, а также действию агрессивных щелочных и кислотных шахтных вод и интенсивному запылению угольной пылью.

Соединители предназначены для соединения электрических цепей напряжением до 660 В и 1140 В частотой 50 и 60 Гц переменного тока при присоединении гибких кабелей к электродвигателям и электрооборудованию угольных комбайнов и других забойных машин, а так же для соединения двух отрезков гибких кабелей, проложенных по горным выработкам. Соединители также могут применяться в системах электроснабжения с опережающим отключением.

Климатическое исполнение соединителей в условиях холодного климата – ХЛ, в условиях влажного и сухого тропического климата – Т по ГОСТ 15150-69 и ГОСТ 15543-70 в едином исполнении, предназначенном для эксплуатации в условиях, нормированных для категории размещения 5 по ГОСТ 15150-69.

Соединители предназначены для комплектации.

Характеристики

Окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность – до 1200 кг/м3.

Вибрационные нагрузки в местах установки соединителей не должны быть выше 3 степени жесткости по ГОСТ 16962-71.

Степень защиты от случайного прикосновения к токоведущим частям соединителей и от случайного попадания внутрь их посторонних предметов, пыли и жидкости должна быть IP55 по ГОСТ 14254-80 для линейных – в соединенном положении, для встраиваемых – при установке их в изделие.

Соединители должны быть работоспособны при любом рабочем положении в пространстве.

Соединители должны иметь следующие конструктивные разновидности: линейный- встраиваемый, вилка- встраиваемый, розетка- встраиваемый, с доп. вводом, вилка.

Части соединителей одного типа по номинальному току различных конструктивных разновидностей должны быть взаимозаменяемыми.

Взрывонепроницаемость должна обеспечиваться:

  • линейных соединителей – в соединенном положении-
  • встраиваемых соединителей – в соединенном положении при установке их в изделие.

Маркировка взрывозащиты РВ 3ВИа в соответствии с ГОСТ 12.2.020-76.

Допускается использование соединителей в искробезопасных электрических цепях с уровнем Иа.

Контакты цепи управления должны быть размещены в соответствии с требованиями по искробезопасности.

Соединители различных конструктивных разновидностей с дополнительным вводом должны обеспечивать возможность подсоединения четырехжильного и шестижильного гибкого кабеля сечением 2,5, 4 и 6 мм2.

Соединители должны иметь накидную гайку, обеспечивающую их соединение и разъединение.

Конструкция соединителей (электрическая блокировка) должна обеспечивать разъединение главных контактов после дистанционного отключения напряжения с этих контактов. Конструкция соединителей должна быть выполнена так, чтобы при их разъединении первым размыкались контакты цепи управления, затем – контакты главной цепи и последним – заземляющий контакт. При окончательном размыкании силовых контактов накидная гайка должна обеспечивать соединенное положение корпусов соединителей. При этом она должна быть навинчена на корпус соединителя не менее, чем на 1,5 витка.

Оболочка и ее части соединителей должны выдерживать удар с энергией не менее 70 ДЖ.

Сопротивление изоляции соединителей при нормальных значениях факторов внешней среды по ГОСТ 15150-69 должно быть:

  • в холодном состоянии – не менее 50 МОм-
  • в нагретом до установившейся температуры состоянии контактов не менее 10 МОм-
  • в условиях повышенной влажности – не менее 0,3 МОм-

Изоляция соединителей должна выдержать в течение 1 мин. без пробоя и поверхностного перекрытия испытательное напряжение переменного тока частоты 50 Гц:

  • для главных цепей (между собой, относительно корпуса), соответственно на 660 В и 1140 В- для нормальных климатических условий – 2500 В, 4000 В-
  • для цепей управления (между собой и относительно корпуса): для нормальных климатических условий 1000 В.

Предельно допустимые превышения температуры токоведущих частей соединителей над температурой окружающего воздуха (35 °C) при номинальном токе должны быть не более 70 °C.

Соединители должны иметь направляющие устройства, исключающие возможность их неправильного соединения.

Конструкция соединителей должна исключать проворачивание контактов. Крепежные детали должны быть предохранены от самоотвинчивания.

В соединителях предусмотрены заглушки для защиты от прикосновения и предохранения от загрязнения.

На корпусах линейных соединителей должны быть предусмотрены приспособления для их подвески.

Механическая износостойкость соединителей должна составлять 6300 циклов.

Соединители должны иметь следующие показатели надежности:

  • средняя наработка на отказ – не менее 12000 ч-
  • 95-процентный срок службы – 1 год-
  • среднее время восстановления работоспособного состояния – 1,04 ч-
  • установленный срок службы – 1 год-
  • 100-процентный срок сохраняемости – 1 год.


Показатели технологичности

наименование параметра
значение
Удельная масса черных металлов, кг/А
0,0079
Удельная масса цветных металлов, кг/А
0,0065
Коэффициент использования черных металлов
0,63
Коэффициент использования цветных металлов
0,64
Удельная трудоемкость изготовления, нормо-ч/А
0,042
Удельная масса, кг/А
0,066

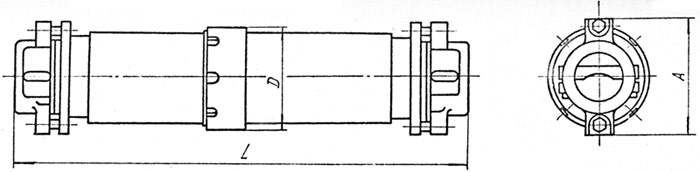

Соединитель электрический СНВ-63М-Л, СНВ-250М-Л, НВ-320М-Л

Обозначение соединителя
L
D
А
Масса, кг
СНВ-63М-Л
523 ± 10
121 ± 2
120 ± 5
11 ± 1,1
СНВ-250М-Л
604 ± 10
133 ± 2
155 ± 5
16,5 ± 1,6
НВ-320М-Л
625 ± 10
168 ± 2
155 ± 5
21 ± 2

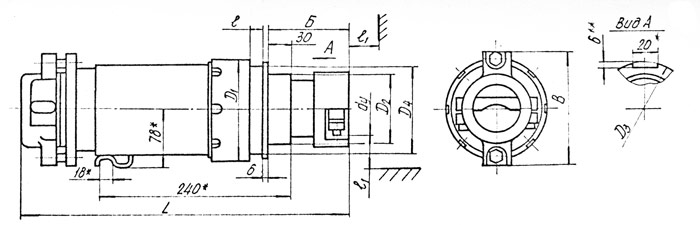

Соединитель электрический CHB-63M-ВВ, CHB-63M-ВР, CHB-250M-ВВ, CHB-250M-ВР, CHB-320M-ВВ, CHB-320M-ВР

Обозначение соединителя
L
B
D1
Масса, кг
CHB-63M-ВВ
CHB-63M-ВР
373 ± 10
120 ± 5
121 ± 2
9 ± 1
CHB-250M-ВВ
CHB-250M-ВР
435 ± 10
155 ± 5
133 ± 2
12 ± 1,2
CHB-320M-ВВ
CHB-320M-ВР
477 ± 10
155 ± 5
168 ± 2
15,5 ± 1,5

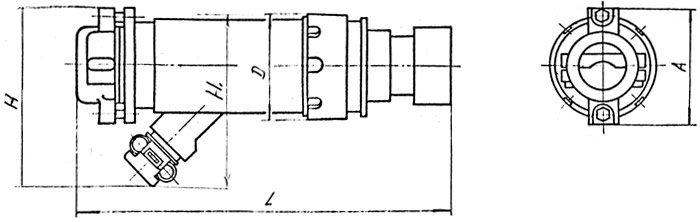

Соединитель электрический СНВ-63М-ВДВ, СНВ-250М-ВДВ, СНВ-320М-ВДВ

Обозначение соединителя
H1
L
D
H*
A
Масса, кг
СНВ-63М-ВДВ
212
448 ± 10
121 ± 2

120 ± 5
10 ± 1
СНВ-250М-ВДВ

480 ± 10
133 ± 2
240
155 ± 5
14,5 ± 1,5
СНВ-320М-ВДВ
260
487 ± 10
168 ± 2

155 ± 5
16,5 ± 1,6
