- Блоки устройств оперативной сигнализации БС-2-8 и БПС-2 предназначеныдля предупреждения оператора световым и звуковым сигналами оботклонении контролируемых параметров от нормы по каждому каналу,регистрации и хранения временисрабатывания по каналам.
ОСНОВНЫЕФУНКЦИИ
- искробезопасные входные цепи с маркировкой взрывозащиты "ExiaIIC"
- количество выходов от 9 до 64
- задание пульсирующей световой и звуковой сигнализации покаждому каналу
- программирование всех параметров прибора с передней панелилибо по интерфейсу RS485
- световая сигнализация по каждому каналу на передней панелиблока сигнализации (БС-2-8) и выносными лампамина щите оператора (мнемосхеме) (ТС-2-8)
- общая звуковая сигнализация, квитируемая с пульта оператораили передней панели блока питания сигнализации (БПС-2) нажатием кнопки"КВИТАЦИЯ"
- проверка работоспособности блоков сигнализации нажатиемкнопки "ТЕСТ"
- выносной (до 50 м) пульт дистанционного управления созвуковой сигнализацией и кнопками "ТЕСТ" и "КВИТАЦИЯ"
- связь с внешними устройствами через интерфейс RS485(протокол MODBUS-RTUSlave)
БЛОКИ БС-2-8-00 и БС-2-8-01
- количество входов 8 (к одному каналу можно подключатьнесколько датчиков)
- подключаемые датчики: электроконтактные (ЭКД),удовлетворяющие ГОСТ 22782.5,
(в т.ч. устанавливаемые во взрывоопасной зоне)
- выбор типа датчика по каждому входу - нормально закрытыеили нормально открытые
- установка режима работы "ПУСК" или "РАБОТА" с заданием вкаждом режиме по каждому входу задержки на срабатывание выходного ключапри срабатывании входного контакта канала от 0 до 255 с (сдискретностью 1 с)
- задание соответствия входов-выходов в пределах одного блокаБС-2-8
БЛОКИ БС-2-8-02 и БС-2-8-03
- количество входов 4 (каждому входу соответствует 2логических канала с одной уставкой на каждый канал)
- входные сигналы 0-25.5 мА
- задание типа уставок - верхние или нижние
- задание значения каждой уставки в диапазоне от 0 до 25.5 мА(с дискретностью 0.1 мА)
- задание гистерезиса срабатывания каждого канала в диапазонеот 0 до 25.5 мА (с дискретностью 0.1 мА)
- установка режима работы "ПУСК" или "РАБОТА" с заданием вкаждом режиме по каждому каналу задержки на срабатывание выходногоключа при срабатывании уставки канала от 0 до 255 с (с дискретностью 1с)
- задание соответствия между логическими каналами и выходамив пределах одного блока БС-2-8
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
БПС-2 |
|
AC/DC 100...250 |
- Потребляемая мощность, не более
|
10 ВА |
|
3,15 при 250 В |
- Нагрузочная способность, не более
|
8 шт. БС-2-8 |
|
AC/DC 0...350 В |
- Коммутируемый ток, не более
|
0.5 А |
- Длинна кабеля до пультадистанционного управления (ПДУ), не более
|
50 м |
- Диапазон рабочих температур
|
+5...+50 °С |
|
IP40 |
|
1.2 кг |
БС-2-8 |
- Потребляемая мощность (питаниеот блока БПС-2), не более
|
1.7 ВА |
- Диапазон рабочих температур
|
+5...+50 °С |
|
IP40 |
|
1.0 кг |
ИСПОЛНЕНИЯ
Шифр |
БС-2-8-00 |
БС-2-8-01 |
БС-2-8-02 |
БС-2-8-03 |
БС-2-8-04 |
БС-2-8-05 |
Напряжение на разомкнутом контакте датчика, не более |
11 В |
11 В |
6 В |
6 В |
11 В |
6 В |
Ток через короткозамкнутые входные контакты, не более |
8.5 мА |
8.5 мА |
6 мА |
6 мА |
8,5 мА |
6 мА |
Коммутируемое напряжение |
AC
5...250 В |
AC/DC
0...350 В |
AC
5...250 В |
AC/DC
0...350 В |
АС/DC
5-40 B |
АС/DC
5-40 B |
Коммутируемый ток, не более |
1 А |
0.5 А |
1 А |
0.5 А |
0,25 А |
0,25 А |
Сопротивление линии связи с датчиком, не более |
500 Ом |
500 Ом |
- |
- |
500 Ом |
- |
Входное сопротивление, не более |
- |
- |
50 Ом |
50 Ом |
|
50 Ом |
Погрешность срабатывания уставок, не более |
- |
- |
±0.1 мА |
±0.1 мА |
|
±0,1 мА |

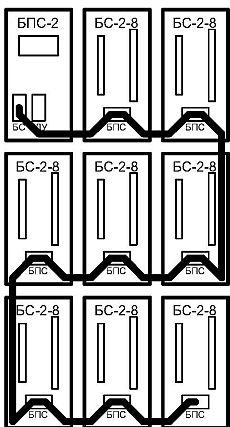

ПРИМЕРРАСПОЛОЖЕНИЯ БЛОКОВ БПС-2 И БС-2-8 |
1)
|
2)
|
3)
|
Обозначениекабеля связи для выше приведенных примеров:
- КС - 3-
- КС - 3 - 3-
- КС - 3 - 3 - 3.
|
ОБОЗНАЧЕНИЕПРИ ЗАКАЗЕ
Пример заказа:
|
БС-2-8-00 (БС-2-8-01, БС-2-8-02, БС-2-8-03,БС-2-8-04, БС-2-8-05) БПС-2
По отдельному заказу может поставляться кабель связи КС-х-х-х (где х -число блоков любого исполненияв ряде), используемый для соединения блоков БС-2-8 любого исполнения иБПС-2.
Примечание:
А) общее кол-во БС-2-8, соединяемых одним кабелем - не более 8-
Б) максимальное рекомендуемое кол-во рядов - 3. |
Загрузить описание в формате PDF |
|
