Источник бесперебойного питания SKAT-V.12DC-18 Rack

  • Источник бесперебойного питания SKAT-V.12DC-18 Rack
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
147-78-151
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

12 В, 18 А, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. Корпус для установки в 19" шкаф, высота 2U- 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170—250В

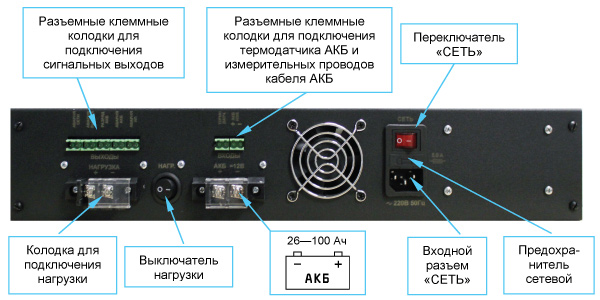

SKAT-V.12DC-18 Rack схема подключения

Источник обеспечивает

  • питание нагрузки стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети (режим «ОСНОВНОЙ») согласно п. 2 таблицы и суммарным током потребления включая ток заряда АКБ, не более 18 А-
  • заряд  АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п. 6 таблицы-
  • ограничение тока заряда АКБ (п. 6 таблицы) и возможность выбора одного из четырех значений тока ограничения-
  • температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с  п. 4 таблицы (при применении термодатчика АКБ (входит в комплект поставки)-
  • автоматический переход в режим питания нагрузки  от внешней АКБ постоянным напряжением согласно п. 2 таблицы,  с током потребления не более 20 А при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети. (Режим «РЕЗЕРВ»)-
  • защиту от короткого замыкания в нагрузке посредством плавкого предохранителя-
  • защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ-
  • защиту от короткого замыкания клемм АКБ-
  • контроль наличия АКБ-
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы-
  • защиту нагрузки потребителя от аварийного повышения напряжения на выходе источника (п. 12 таблицы) путем автоматического отключения нагрузок-
  • светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»
  • светодиодную индикацию состояния внешней АКБ: «АКБ»-
  • светодиодную индикацию состояния наличия напряжения на нагрузке: «ВЫХОД»
  • возможность включения/отключения нагрузки с помощью выключателя нагрузки-
  • выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов-
  • защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя-
  • возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии  напряжения питающей сети («холодный запуск»)-
  • возможность установки в 19' стойку телекоммуникационного шкафа. Рекомендуется устанавливать источник в шкаф 12U «ШРН 12.480 19"-X».



Технические характеристики

1 Напряжение питающей сети, В 170…250
2 Постоянное выходное напряжение, В при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °С 13,0…13,7
при отсутствии сети, режим «РЕЗЕРВ», от АКБ 9,5…13,7
3 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °С, В 13,0…13,7
4 Коэффициент термокомпенсации напряжения заряда АКБ, мВ/°С -18…20 *
5 Максимальный выходной ток, A при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 18 **
от АКБ, режим «РЕЗЕРВ» 20
6 Ограничение тока заряда АКБ, A 18,0 | 10,0 | 7,5 | 5,0
7 Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 100
8 Максимальный ток релейных выходов, мA 100
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,3…10,7
10 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 100
11 Максимальная температура на трансформаторе, при которой происходит аварийное отключение устройства по перегреву, °С 95
12 Максимальное напряжение на выходе, при котором происходит автоматическое отключение нагрузок, В 14,8…15,2
13 Мощность, потребляемая источником от сети ВА, не более 310
14 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
15 Рекомендуемая емкость АКБ, Ач 26—100 ***
16 Рабочие условия эксплуатации: температура окружающей среды от 0 °С до +40 °С- относительная влажность воздуха до 100 % при 25 °С-
17 Габаритные размеры ШхВхГ, мм 483х286х88
18 Вес, кг (не более) 5,1

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если  суммарный ток, потребляемый нагрузками, 18 А и выше,  происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20 % от значения номинальной емкости АКБ
