Фильтры напорные, с индикатором загрязненности, типа ФГМ

Фильтры напорные с индикатором загрязнённости предназначены для очистки от механических примесей минеральных масел. Фильтры используются в металлорежущих, деревообрабатывающих и других станках, кузнечно-прессовых, литейных и других машинах.

Кинематическая вязкость очищаемых минеральных масел не боле 200 мм2/с (сСт) при температуре до +80°С.

Температура окружающей среды от +1°С до +40°С.

Фильтры изготавливаются: по номинальному давлению – 16 МПа двух габаритов, и 32 МПа – четырёх габаритов- по тонкости фильтрации – 5, 10, 25 и 40 мкм.       Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через выходное отверстие поступает в систему. При перепаде давлений (0,3 ± 0,03) МПа на фильтроэлементе, возникшем в результате его загрязнения, срабатывает индикатор загрязнённости, сигнализирующий о необходимости замены фильтроэлемента.

из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5 ± 0,1) МПа, что ведёт к открытию предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.   Структура обозначений

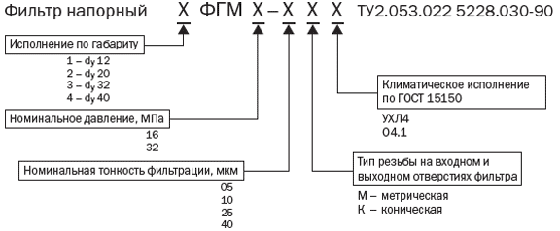

Условное обозначение фильтров напорных с индикатором загрязнённости строится по следующей структуре:   Пример условного обозначение фильтра напорного 1-го габарита на номинальное давление 16 МПа, с номинальной тонкостью фильтрации 25 мкм, с метрической резьбой М, для стран с тропическим климатом:

Фильтр напорный 1ФГМ16 – 25М О4.1 ТУ2.053.022 5228.030-90

Технические характеристики
