Лазерный измеритель диаметра ИД-30П
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
123-42-3432
Производитель:
Статус поставщика:
На правах официального дилера
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Однокоординатный лазерный измеритель диаметра для кабелей малого и среднего сечений.
Прибор предназначен для бесконтактного измерения диаметра кабелей непосредственно в процессе его производства.
- Диапазон измеряемых диаметров 0,3...30 мм
- Погрешность измерения ± 10 / 20 мкм
- Комплект поставки: измерительная головка, выносной терминал
Назначение и функции прибора:
- Непрерывное бесконтактное измерение диаметра кабеля непосредственно в процессе производстве
- Цифровая индикация фактического или заданного диаметра кабеля
- Аналоговая индикация величины отклонения диаметра кабеля от
заданного значения
- Сигнализация о выходе диаметра за пределы допуска
- Автоматическое тестирование видеосигнала при включении
- Коммуникационные интерфейсы (опционально) RS485 Modbus, Profibus
- Работа в составе комплекса системы мониторинга и контроля
Технические характеристики:
| Рабочие параметры | |
|---|---|
| Диапазон измеряемого диаметра кабеля | 0,3…29,99 мм |
| Число измерений в секунду, не менее | 90 |
| Скорость лазерного луча при сканировании | 66 м/сек |
| Погрешность измерения, не более | ± 10 / 20 мкм |
| Индикация | |
| Индикация величины отклонения диаметра | Cтрелочный индикатор на выносном терминале |
| Шкала отображаемого отклонения диаметра | ± 100 мкм / ± 500 мкм |
| Макс. длина кабеля для выносного терминала | 100 м |
| Индикация величины фактического диаметра на терминале | Цифровой LED семисегментный индикатор |
| Индикация выхода диаметра за установленный допуск | Два светодиодных индикатора, сигнализирующих о выходе диаметра за верхний и нижний допуск |
| Интерфейс | |
| Аналоговый выход | ± 10 В (сигнал отклонения фактического диаметра от заданного), может использоваться в системе автоматической стабилизации диметра |
| Цифровой интерфейс | Предназначен для передачи данных в систему мониторинга РТП |
| Релейные выходы | Два релейных выхода 220 В 1 А (сигнализируют о выходе диаметра за верхний и нижний допуск) |
| Коммуникационные интерфейсы (опционально) |
RS485 Modbus, Profibus |
| Питание | |
| Напряжение питания | 220 В ± 10 % |
| Частота | 50 Гц ± 5 % |
| Потребляемая мощность | 5 ВА (измерительная головка) 5 ВА (выносной терминал) |
| Конструктивные параметры | |
| Размер измерительной зоны | 43 х 110 мм |
| Степень защиты | IP20 (измерительная головка) IP40 (выносной терминал) |
| Рабочая температура | 0…+50 град С |
| Габаритные размеры (длина х ширина х высота) | 366х64х137 мм (измерительная головка) |
| Вес | 3,6 кг (измерительная головка) 1,7 кг (выносной терминал) |
| Дополнительные принадлежности | Набор калибров, предназначенный для проверки измерителя диаметра (в комплект поставки не входит) |
|

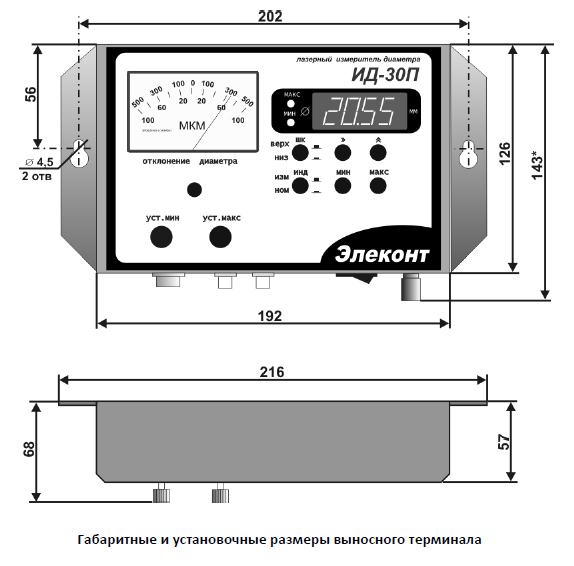

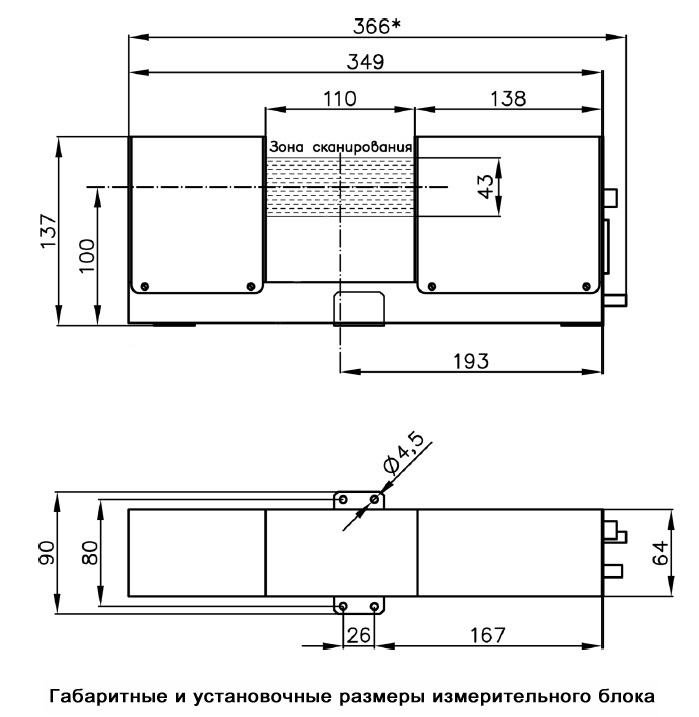

Габаритные та установочные розмеры:
|
