Аппарат КОРД.У.4 типа АЗД МТЗ, в дальнейшем именуемый «Аппарат АЗД МТЗ», предназначен для защиты электродвигателей при тяжело нагруженных режимах работы, максимально-токовой защиты двигателя и питающего кабеля для увеличения срока службы и повышения безопасности эксплуатации электродвигателей.
Структура условного обозначения
КОРД.У4 - название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока.
У5 - климатическое исполнение и категория размещения по ГОСТ 15150
АЗД - тип аппарата по выполняемым функциям.
МТЗ - наличие функции максимально-токовой защиты.
Условия эксплуатации
- температура окружающей среды от -5°С до +50°С-
- относительная влажность при температуре +32±2°С 98±2%.
Функции
- защита двигателя при незавершившемся пуске-
- защита двигателя при технологических перегрузках-
- защита двигателя при заклинивании (опрокидывании)-
- защита двигателя при обрыве фазы питания-
- температурная защита двигателя (при подключении температурного датчика?- контактного или позисторного)-
- максимально-токовая защита двигателя и силового питающего кабеля-
- режим проверки работоспособности максимально-токовой защиты-
- индикация технологических и экстренных перегрузок двигателя.
При комплектовании аппарата блоком индикации БИ МТЗ дополнительно обеспечиваются:
- индикация причины срабатывания аппарата защиты двигателя и максимально-токовой защиты-
- блокировка и деблокировка повторного пуска двигателя после срабатывания аппарата защиты.
Конструкция
Конструктивно аппарат АЗД МТЗ выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.

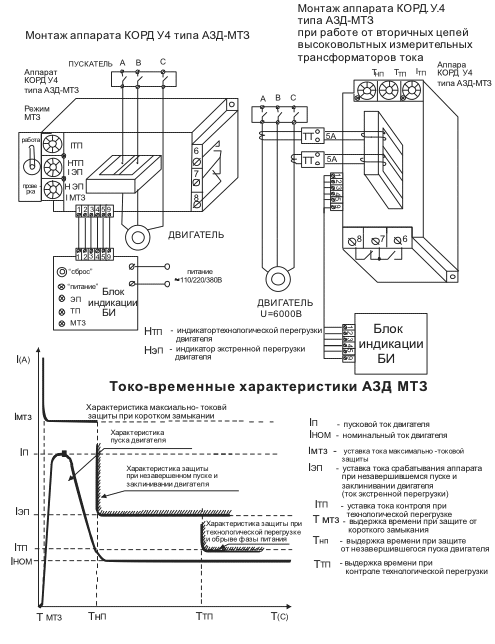

На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей и переключатель (клеммы) для проверки функционирования максимально-токовой защиты.
Технические характеристики
Напряжение питания защищаемых двигателей, В |
от 380 до 1140 |
Коммутационная способность выходных цепей управления контактором:
максимальный ток, А
максимальное напряжение, В |
1
380 |
Габаритные размеры аппарата АЗД МТЗ, мм, не более |
180-100-110 |
Масса, кг, не более: |
2,7 |
Габариты блока индикации группового БИ MT3, мм, не более: |
130-65-40 |
Масса блока индикации БИ МТ3, кг, не более: |
0,5 |
Особенности
Аппарат АЗД МТЗ имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:
- 1-й типоразмер - на токи от 4,8 А до 62 А-
- 2-й типоразмер - на токи от 20 А до 106 А-
- 3-й типоразмер - на токи от 39 А до 212 А.
Аппарат АЗД МТЗ не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет его индуктивной связи с жилами защищаемого двигателя. Аппарат обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.
Гарантия изготовителя
Гарантийный срок - 24 месяца со дня поставки.
Срок службы - 10 лет.
Комплектность поставки
- аппарат АЗД МТЗ-
- руководство по эксплуатации?- паспорт (объединенный документ)-
- блок индикации БИ МТЗ (при заказе с БИ).
Примеры заказа
- Для защиты двигателя с номинальным током 60 А без блока индикации:
Аппарат защиты электродвигателя АЗД МТЗ (2-й типоразмер)
- Для защиты двигателя с номинальным током 150 А с блоком индикации:
Аппарат защиты электродвигателя АЗД МТЗ (3-й типоразмер) с блоком индикации БИ МТЗ.
