Блок форсированного включения БФВ
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
130-190-6136
Производитель:
Статус поставщика:
На правах представителя
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Блок форсированного включения БФВ предназначен для управления электромагнитным приводом вакуумного контактора типа КМ17Р.
Климатическое исполнение – УХЛ5 по ГОСТ 15150-69.
Условия эксплуатации
Блок предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха от -10 до +60 °С-
- относительная влажность окружающей среды до 100 % при температуре +35 °С-
- вибрационные нагрузки в местах установки блока не должны быть выше первой степени жесткости по ГОСТ 16926.2-90. Воздействие внешних факторов по ГОСТ 17516.1-90 для группы механического исполнения М1-
- рабочее положение блока в пространстве не регламентируется.
Степень защиты корпуса блока IР30.
Технические характеристики
|
Наименование параметра
|
Значение
|
| Номинальное напряжение питания блока, В |
8/42, 50 Гц
|
| Диапазон изменения рабочего напряжения |
85..110 % Uном
|
| Выходное напряжение постоянного тока (пульсирующее), В, не более:
|
|
| в форсированном режиме |
42
|
| в режиме удержания |
8
|
| Допустимый ток нагрузки, А, не более:
|
|
| в форсированном режиме |
12
|
| в режиме удержания |
1,5
|
| Потребляемая мощность блока, В·А, не более |
5
|
| Габаритные размеры блока, мм |
130х90х42
|
| Масса блока, кг, не более |
0,4
|
Устройство и работа
Конструктивно блок выполнен в виде пластмассового корпуса, в котором размещена печатная плата с элементами и вилка соединителя (рисунок 2). На основании также имеется ключ для безошибочной установки блока на свое место в аппарате. После установки блок крепится винтом.

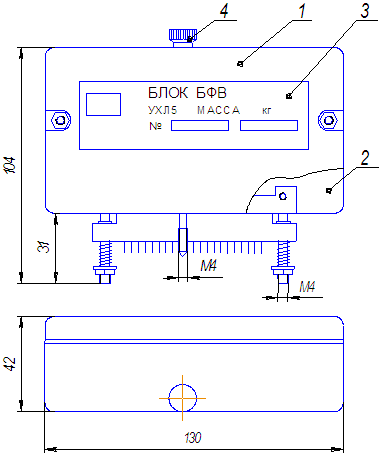

Блок форсированного включения типа БВФ
1 – корпус- 2 – плата с элементами- 3 – наклейка- 4 – винт
Электрическая схема блока, при встраивании его в коммутационный аппарат, обеспечивает:
- форсированное включение контактора-
- автоматическое переключение катушки контактора в режим удержания.
Блок подключается к схеме аппарата с помощью вилки соединителя

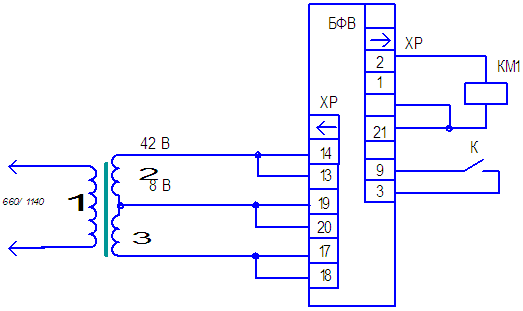

Схема подключения блока БВФ
TV – трансформатор собственных нужд- KM1 – катушка контактора-
K – контакт блока дистанционного управления- ХР – вилка
