Модули оптотиристорные МТОТО4/6-40, МТ0Т04/6-63, МТОТО4/6-80

Общие сведения
Модули оптотиристорные (МТОТО) состоят из двух оптотиристорных элементов со встречно-парал­лельной схемой соединения в пластмассовом корпусе с беспотенциальным основанием, представлены сле­дующими типоисполнеями:
МТОТО4/6-40, МТ0Т04/6-63, МТОТО4/6-80
Предназначены для работы в цепях постоянного и переменного тока различных электротехнических устройств.
Условия эксплуатации
Климатическое исполнение и категория размещения У2 и Т3 для эксплуатации в атмосфере типа I и II по ГОСТ 15150-69.
Модули предназначены для эксплуатации во взрывобезопасных и химически неактивных средах, в усло­виях исключающих воздействие различных излучений (нейтронного, электронного, г - излучения).
Модули допускают воздействие вибрационных нагрузок в диапазоне частот от 10 до 100 Гц с ускоре­нием 50 м/с2 и одиночных ударов длительностью импульса 50 мс и ускорением 40 м/с2. Группа М27 условий эксплуатации по ГОСТ 17516.1-90.
Модули по своим параметрам и характеристикам соответствуют ТУ У 32.1-30077685-010-2003.
Для продления срока эксплуатации модулей рекомендуется применять импульсный режим по цепи уп­равления. Постоянный ток управления применим только для модулей с индексом “А”.

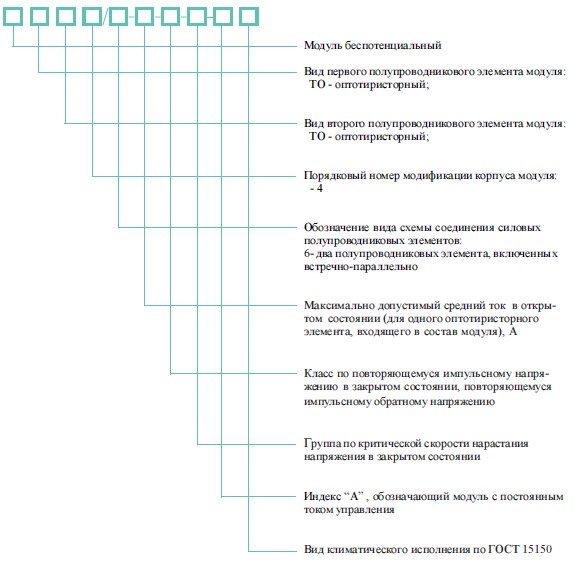

Структура услованого обозначения модулей

Комплектность поставки и формулирование заказа
Модули поставляются без охладителей, но по согласованию с предприятием-изготовителем могут поставляться с охладителем и комплектом крепежных деталей.
К каждой партии модулей, транспортируемых в один адрес, прилагается этикетка.
При заказе модулей необходимо указать:
тип, класс, группу по критической скорости нарастания напряжения в закрытом состоянии, климатическое исполнение и категорию размещения, комплектность поставки, количество, номер технических условий.
Пример заказа 20 штук модулей типа МТОТО4/6-40 шестого класса, с критической скоростью нарастания напряжения в закрытом состоянии 100 В/мкс (3 группа), с постоянным отпирающим током управления, климатическое исполнение У категория размещения 2, первого варианта конструктивного исполнения управляющих выводов:
МТОТО4/6-40-6-3-А У2 1 вар. ТУ У 32.1-30077685-010-2003 20 штук без охладителей.

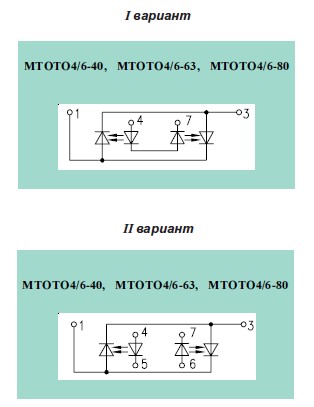

Схемы внутреннего соединения оптотиристорных элементов в модуле

Предельно допустимые значения параметров модулей

Обозначение параметра	Наименование, единица измерения	Тип модуля			Условия установления норм на параметры
		МТОТО4/6-40	МТОТО4/6-63	МТОТО4/6-80
UDRM	Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение, В,для класса: 4 5 6 8 9 10 11 12	400 500 600 800 900 1000 1100 1200			Т=1000С Импульс напряжения синусоидальный, однополупериодный, длительностью 10мс, частота 50 Гц. Цепь управления разомкнута.
UDSM	Неповторяющееся импульсное напряжение в закрытом состоянии и неповторяющееся импульсное обратное напряжение, В,для класса: 4 5 6 8 9 10 11 12	450 560 670 900 1000 1100 1200 1300
UDWM	Рабочее импульсное напряжение в закрытом состоянии и рабочее импульсное обратное напряжение, В	0,8UDRM 0,8URRM			Т=1000С, Импульс напряжения синусоидальный, однополупериодный, длительностью 10мс, частота 50 Гц
UD	Постоянное напряжение в закрытом состоянии и постоянное обратное напряжение, В	0,6UDRM 0,6URRM			Т=600С
ITRMS	Максимально допустимый действующий ток в открытом состоянии модуля, А	90	140	180	Т=600С. Ток синусоидальной формы с углом проводимости 360 град.эл.
ITSM	Ударный ток в открытом состоянии, кА, не менее	1,25	1,45	1,50	Т=1000С. Импульс одиночный, длительностью 20мс.
		1,37	1,60	1,65	Т=250С. Импульс одиночный, длительностью 20мс.
RiG	Сопротивление изоляции между беспотенциальным основанием модуля и его выводами, МОм, не менее	50			Нормальные климатические увсловия
		5			Повышенная влажность воздуха (более 80%). Напряжение 1000 В, длительность 10с.
UiG	Электрическая прочность изоляции между беспотенциальным основанием модуля и его выводами, кВ, (действующее значение)	2,5			Нормальные климатические увсловия. Напряжение синусоидальное, частота 50 Гц. Время выдержки под напряжением 60с. Основные выводы закорочены между собой.
		1,5			Повышенная влажность воздуха (более 80%)
Tjm	Температура перехода, 0С: максимально допустимое значение;	100			-
Tjmin	минимально допустимое значение;	минус 40
Tstgm	Температура хранения, 0С: максимально допустимое значение;	40 (для У2), 50 (для Т3)
Tstgmin	минимально допустимое значение;	минус 40

Характеристики и параметры модулей

Обозначение параметра	Наименование, единица измерения	Тип модуля
		МТОТО4/6-40	МТОТО4/6-63	МТОТО4/6-80
UTM	Импульсное напряжение в открытом состоянии, В, не более	1,75
UТ(TO)	Пороговое напряжение в открытом состоянии, В	1,1
rT	Динамическое сопротивление в открытом состоянии, Ом	0,011	0,0084	0,0062
IDRM	Повторяющийся импульсный ток в закрытом состоянии и повторяющийся импульсный обратный ток, мА, не более	5,0
		20,0
IH	Ток удержания, мА, не более	70	100
Rthjc	Тепловое сопротивление, переход-корпус, 0С/Вт	0,60	0,36	0,30
Ugd	Неотпирающее постоянное напряжение управления, В, не менее	0,9
UGTM	Отпирающее импульсное напряжение управления, В, не более	7,0 3,5
		8,0 0
UGT	Отпирающее постоянное напряжение управления, В, не более	2,0
IGTM	Отпирающий импульсный ток управления, мА, не более	250
		600
IGT	Отпирающий постоянный ток управления, мА, не более	80

Характеристики и параметры модулей с рекомендуемыми охладителями

Обозначение параметра	Наименование, единица измерения	Тип модуля			Условия установления норм и параметры
		МТОТО4/6-40	МТОТО4/6-63	МТОТО4/6-80
Rthch	Тепловое сопротивление корпус-контактная поверхность, 0С/Вт	0,1			Естественное охлаждение. Постоянный ток.
Охладитель ОР344-120
ITRMS	Максимально допустимый действующий ток модуля в открытом состоянии, А	30	37	41	Естественное охлаждение Т=400С. Ток синусоидальный. Частота 50 Гц.
Rthja	Тепловое сопротивление переход - среда, 0С/Вт	1,45	1,21	1,15	Естественное охлаждение Т=400С. Постоянный ток
Охладитель ОР344-180
ITRMS	Максимально допустимый действующий ток модуля в открытом состоянии, А	33	41	46	Естественное охлаждение Т=400С. Ток синусоидальный. Частота 50 Гц.
Rthja	Тепловое сопротивление переход - среда, 0С/Вт	1,31	1,07	1,01	Естественное охлаждение Т=400С. Постоянный ток
