Муфта упругая втулочно-пальцевая МУВП-6 имеет общестроительное применение. Основным предназначением является соединение соосных валов, передавая крутящий момент 6,3 -16000 Нм, и снижения динамических нагрузок. Категориям 1-3 соответствует исполнение климатическое "У", "Т", категории 4 -- УХЛ, О. (ГОСТ 15150).

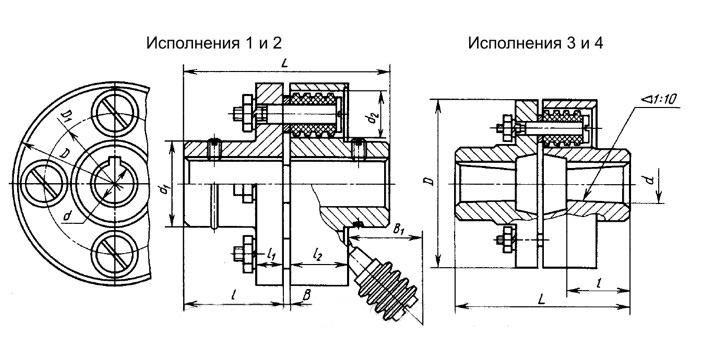

Муфта упругая втулочно-пальцевая МУВП-6 может иметь такие исполнения полумуфт:
1. Для концов валов длинных -- отверстия цилиндрические (ГОСТ 12081);
2. Для концов валов коротких -- отверстия цилиндрические (ГОСТ 12081);
3. Для концов валов длинных -- отверстия конические (ГОСТ 12081);
4. Для концов валов коротких -- отверстия конические (ГОСТ 12081);
Для изготовления полумуфт должен использоваться чугун, марка которого СЧ20 (ГОСТ 1412). Для изготовления пальцев МУВП-6 используется сталь марки равной 45 и выше. Втулки распорные изготавливаются из стали Ст3, возможно использование материалов не из металла с необходимой механической прочностью. Втулки упругие изготавливаются из резины. имеющей следующие свойства:
- разрывной предел прочности >= 8 МПа;
- разрывное относительное удлинение >= 300 %;
- остаточное относительное удлинение >= 24 %;
- твердость в промежутке 60-75 условных единиц (согласно ГОСТ 263);
- истирание <= 2,8х10-10 м3/(Вт*с).
Муфта упругая втулочно-пальцевая МУВП-6 рашифровка условного обозначения:
240-40-1 УЗ ГОСТ21434-93
250 - крутящий момент номинальный;
40 - диаметр отверстия посадочного;
1 - исполнение;
У - исполнение климатическое;
3 - категория.
dH8 |
d1H9 |
dH8 |
d1H9 |
L, не более,
для исполнений |
l, h14, не более,
для исполнений |
Масса
(кг) |
Ряд1
|
Ряд2
|
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
32 |
- |
165 |
121 |
165 |
121 |
80 |
58 |
60 |
38 |
5,91 |
- |
35 |
165 |
121 |
165 |
121 |
80 |
58 |
60 |
38 |
6,21 |
36 |
- |
165 |
121 |
165 |
121 |
80 |
58 |
60 |
38 |
6,25 |
- |
38 |
165 |
121 |
165 |
121 |
80 |
58 |
60 |
38 |
6,28 |
40 |
- |
226 |
169 |
225 |
169 |
110 |
82 |
85 |
56 |
6,63 |
- |
42 |
226 |
169 |
225 |
169 |
110 |
82 |
85 |
56 |
6,86 |
45 |
- |
226 |
169 |
225 |
169 |
110 |
82 |
85 |
56 |
6,8 |
Характеристики
Производитель |
Собственное производство |
Тип |
упругие |
Вид управления |
неуправляемые (постоянно действующие) |
Материал |
чугун |
Кол-во пальцев |
6 шт. |
Номинальный крутящий момент |
250 Н*М |
Частота вращения с-1 не более |
63 |
