Муфта упругая втулочно-пальцевая МУВП-12

Муфта упругая втулочно-пальцевая МУВП-12 имеет общестроительное применение. Основным предназначением является соединение соосных валов, передавая крутящий момент 6,3 -16000 Нм, и снижения динамических нагрузок. Категориям 1-3 соответствует  исполнение климатическое "У", "Т", категории 4  -- УХЛ, О. (ГОСТ 15150).

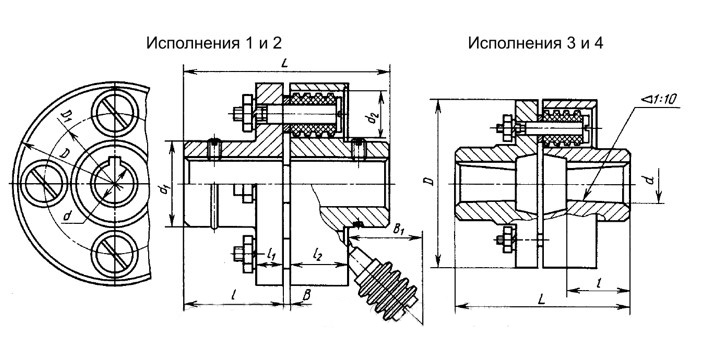

Муфта упругая втулочно-пальцевая МУВП-12  может иметь  такие исполнения полумуфт:

1. Для концов валов длинных -- отверстия цилиндрические (ГОСТ 12081);

2. Для концов валов коротких -- отверстия цилиндрические (ГОСТ 12081);

3. Для концов валов длинных -- отверстия конические (ГОСТ 12081);

4. Для концов валов коротких -- отверстия конические (ГОСТ 12081);

Для изготовления полумуфт должен использоваться чугун, марка которого СЧ20 (ГОСТ 1412). Для изготовления пальцев МУВП-12 используется сталь марки равной 45 и выше. Втулки распорные изготавливаются из стали Ст3, возможно использование материалов не из металла с необходимой механической прочностью. Втулки упругие изготавливаются из резины. имеющей следующие свойства:

- разрывной предел прочности >= 8 МПа;

- разрывное относительное удлинение >= 300 %;

- остаточное относительное удлинение >= 24 %;

- твердость в промежутке 60-75 условных единиц (согласно ГОСТ 263);

- истирание <= 2,8х10-10 м3/(Вт*с).

  Муфта упругая втулочно-пальцевая МУВП-12 рашифровка условного обозначения:

240-40-1 УЗ ГОСТ21434-93

250 - крутящий момент номинальный;

40 - диаметр  отверстия посадочного;

1 - исполнение;

У - исполнение климатическое;

3 - категория.
