РЕЛЕ НАПРЯЖЕНИЯ НЛ-18-1, НЛ-18-2

  • РЕЛЕ НАПРЯЖЕНИЯ НЛ-18-1, НЛ-18-2
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
147-277-5856
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Реле НЛ-18 относятся к статическим реле постоянного и переменного тока =110, 220 В и ~110, 220 В- 50, 60 Гц, без оперативного питания, с цифровой индикацией значения контролируемого параметра и программируемой дискретной установкой уставок срабатывания входной воздействующей величины.

По характеру изменения входной воздействующей величины являются:

НЛ-18-1 – реле максимального напряжения-
НЛ-18-2 – реле минимального напряжения.

Номинальное напряжение питания @110 В, @220 В.
Диапазон напряжения питания: =75…265 В, ~75…265 В.

Основная погрешность измерения: 5%.

Дискретность уставок по напряжению: 1 В.

Дискретность уставок по времени: 1 с.

Основные параметры

НЛ-18-1

НЛ-18-2

Установка напряжения
срабатывания (программируемая):

(0,55…1,15)·UНОМ ~220В
(0,75…1,15)·UНОМ ~110В
(0,55…1,15)·UНОМ =220В
(0,75…1,15)·UНОМ =110В

(0,55…1,15)·UНОМ ~220В
(0,86…1,15)·UНОМ ~110В
(0,55…1,15)·UНОМ =220В
(0,86…1,15)·UНОМ =110В

Гистерезис (программируемый)

возврата Δ-U:
от 1 до 15% от UН.П.

 возврата Δ-U:
от 1 до 15% от UН.П.
Время задержки (срабатывания выходного реле), программируемое (точность ±5%):
- включения tЗАД.ВКЛ:
- выключения tЗАД.ВЫКЛ:

0…300 с
0…300 с

0…300 с
0…300 с

Условия эксплуатации:

для исполнения У3, – от минус 40 до 55 °С-
для исполнения Т3 – от минус 10 до 55 °С.

Конструкция реле обеспечивает установку выступающим монтажом с передним подсоединение проводов под винт на рейку DIN 35.
Схема реле НЛ-18-1, НЛ-18-2 обеспечивает гальваническую развязку цепей управления (клеммы “3”, “4”, “5”), с питающей цепью (клеммы “1”, “2”).

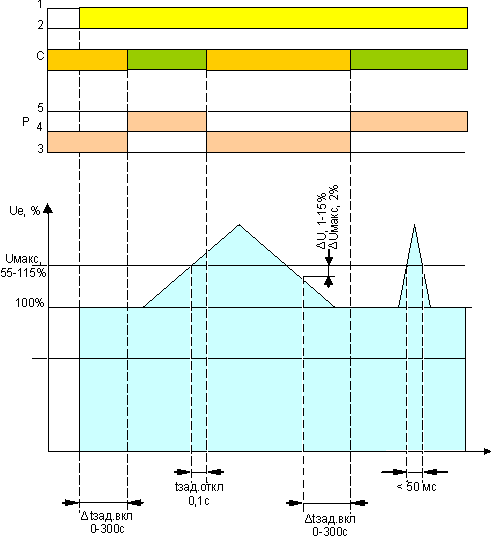

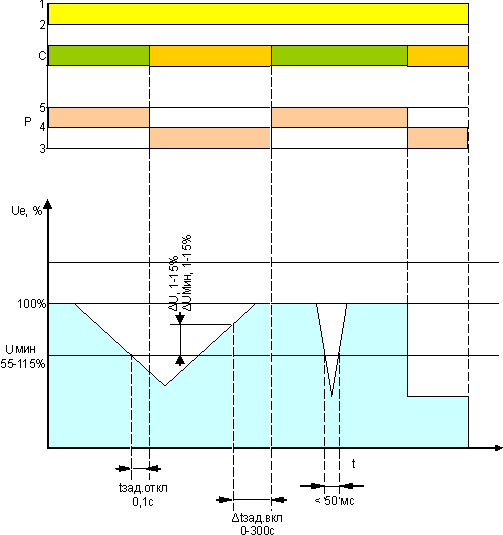

Функциональные диаграммы работы

UНОМ – номинальное значение контролируемого напряжения-
UМАКС – верхний порог контролируемого напряжения-
UМИН – нижний порог контролируемого напряжения-
Δ-UМАКС – гистерезис максимального напряжения (Δ-U гистерезис возврата)-
Δ-UМИН – гистерезис минимального напряжения (Δ-U гистерезис возврата)-
Р – срабатывание реле-
Δ-tЗАД.ВКЛ – задержка включения выходного реле-
tЗАД.ОТКЛ – задержка отключения выходного реле-
С – индикация светодиода.

НЛ-18-1

НЛ-18-1


НЛ-18-2

НЛ-18-2
