НЕЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НОЛ-10

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
134-271-5291
Цена с НДС:
Цена по-запросу
Описание

Трансформатор НОЛ-10 предназначен дляустановки в открытые распределительные устройства и служит для питанияэлектрических измерительных приборов, цепей защиты и сигнализации вэлектроустановках переменного тока частоты 50 или 60 Гц. Трансформаторизготавливается в климатическом исполнении "УХЛ" и "Т" категорииразмещения 1 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающей среды: при эксплуатации –от минус 60 С до плюс 50 С-
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров вконцентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – вертикальное.

Технические характеристики:

Наименование параметра:

Значение

Класс напряжения, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальное напряжение первичной обмотки, В

10000
11000

Номинальное напряжение основной вторичной обмотки,В

100 или 110

Номинальная частота, Гц

50 или 60

Номинальная мощность, В-А,
в классе точности:
0,2
0,5
1,0
3,0

50
75
150
300

Предельная мощность вне класса точности, В-А

630

Схема и группа соединения обмоток

1/1-0

Испытательное напряжение, кВ:
одноминутноепромышленной частоты
грозового импульса полного
грозового импульса срезанного

42
75
90

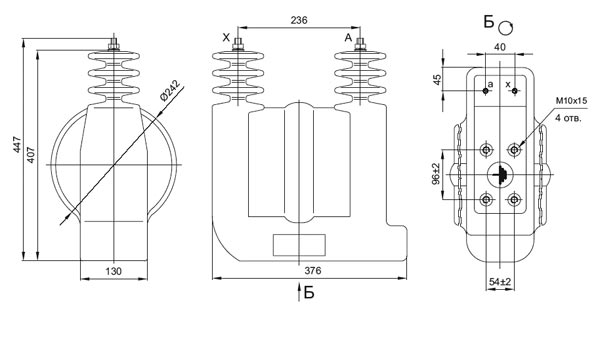

Чертеж:

ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НОЛ-10

Варианты обозначения: трансформаторНОЛ10
