ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛК-6

  • ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛК-6
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
134-271-5258
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Трансформатор предназначен для встраивания в высоковольтные взрывобезопасныеКРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВугольных и сланцевых шахт, опасных по газу и пыли, служат для измерениятока, питания устройств релейной защиты, а также для осуществленияпроверки работоспособности устройств максимальной токовой защиты приотсутствии нагрузки в первичной цепи. Трансформатор изготавливается висполнении «О» категории размещения 5.1 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающей среды: при эксплуатации –от минус 10 С до плюс 45 С-
  • окружающая среда в КРУ – атмосфера подземных выработокугольных и сланцевых шахт, запыленность – согласно «Правилам безопасностив угольных и сланцевых шахтах». Коррозийная активность атмосферы –по группе эксплуатации 7 ГОСТ 15150
  • рабочее положение – любое.

Технические характеристики

Наименование параметра

Норма

Номинальное напряжение, кВ

6

Наибольшее рабочее напряжение, кВ

7,2

Номинальная частота переменного тока,Гц

50

Номинальный вторичный ток, А

1- 5

Номинальный первичный ток, А

50- 80- 100- 150- 200- 300- 400- 600

Класс точности вторичной обмотки

1,0 и 10Р

Номинальная вторичная нагрузка прикоэффициенте мощности соs y =0,8, В-А

30

Номинальная предельная кратность вторичнойобмотки, не менее

5,5

Предельная кратность вторичной обмоткипри нагрузке 15 В·А

8

Номинальное напряжение питания дополнительнойобмотки, В

100+/-20

Односекундный ток термической стойкости,кА, при номинальном первичном токе, А:
50
80
100–600



3,6
5,6
10

Ток электродинамической стойкости,кА, при номинальном первичном токе, А:
50
80–600



17,6
26

Одноминутное испытательное напряжениепромышленной частоты, кВ

21

Масса, кг

10,5

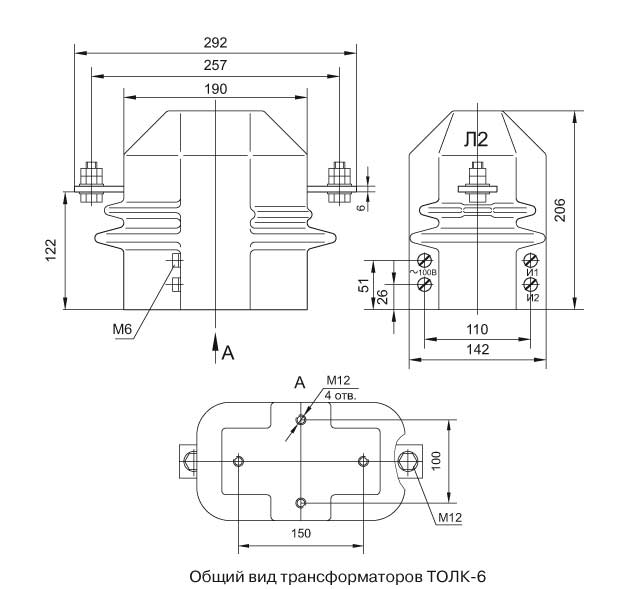

Чертеж

ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛК-6
