НЕЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НОЛ.11-6.05

  • НЕЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НОЛ.11-6.05
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
134-271-5290
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Трансформатор НОЛ.11-6.05 предназначен для питаниясхем управления и приводов выключателей высоковольтных взрывобезопасныхкомплектных распределительных устройств, а также для контроля напряженияв шахтных высоковольтных сетях переменного тока частоты 50 или 60 Гц.Трансформатор предназначен для встраивания в комплектное распределительноеустройство с выключателем ВС-6400.
Трансформатор изготавливается в климатическом исполнении "О" категории размещения 5 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающей среды: при эксплуатации –от минус 10 С до плюс 45 С-
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров вконцентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – любое.

Технические характеристики:

Класс напряжения, кВ
6
Наибольшее рабочее напряжение, кВ
7.2
Номинальное напряжение обмоток, В:
первичной
вторичной

6000
100 и 127
Номинальная мощность для отпайки100 В в классе точности 3,0
250
Предельная мощность, В Ч А
500
Падение напряжения при трехкратнойперегрузке по отношению кпредельной мощности для отпайки 127 В, %, не более
20
Группа соединения обмоток
1/1-0
Номинальная частота, Гц
50 или 60
Испытательное одноминутное напряжениепромышленной частоты, кВ
21
Масса, кг
16±1

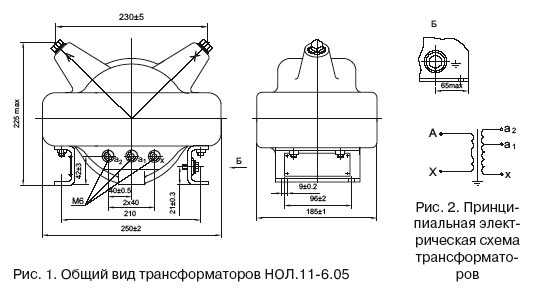

Чертеж:

ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НОЛ.11-6.05

Варианты обозначения: трансформатор НОЛ11-6.05, НОЛ.11-605, НОЛ11-605
