НЕЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НОЛП-6 с защитным предохранительным устройством

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
134-271-5310
Цена с НДС:
Цена по-запросу
Описание

Трансформатор НОЛП-6 предназначен для установкив комплектные устройства (КРУ), токопроводы и служат для питания цепейизмерения, защиты, автоматики, сигнализации и управления в электрическихустановках переменного тока частоты 50 или 60 Гц в сетях с изолированнойнейтралью.
Трансформатор изготавливается в климатическом исполнении "У" и "Т" категори  иразмещения 2 по ГОСТ 15150.

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров вконцентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – любое.

Технические характеристики:

Наименование параметров

электромагнитная часть (трансформатор)

встроенное предохранительное защитное устройство

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, В

6000
6300
6600
6900

-

Номинальное напряжение вторичной обмотки, В

100 или 110

-

Номинальная мощность вторичной обмотки, В-А:
В классе точности:
0,2
0,5
1
3

30
50
75
200

-

Предельная мощность вне класса точности, В-А

400

-

Номинальная частота, Гц

50 или 60

-

Схема и группа соединения обмоток

1/1-0

-

Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного

32
60
70

-

Сопротивление резистора в составе предохранительногозащитного устройства, Ом

-

36/18

Номинальная мощность резистора, Вт

-

0,25/0,125

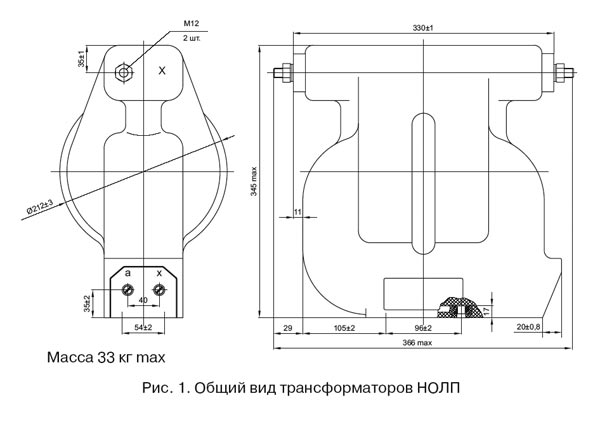

Чертеж:

НЕЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НОЛП-6

Варианты обозначения: трансформатор НОЛП-6
