Трансформаторы предназначены для передачи сигнала измерительной информацииизмерительным приборам в установках переменного тока частоты 50 или 60 Гц сноминальным напряжением до 0,66 кВ включительно. Трансформаторы класса точности 0,2- 0,5- 0,2S и 0,5S применяются в схемах учета для расчета с потребителями,класса точности 1,0 в схемах измерения. Трансформаторы изготавливаютсяв исполнении «У» или «Т» категории 3 по ГОСТ 15150
Условия работы:
Технические характеристики
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Номинальная вторичная нагрузка скоэффициентом мощности cos y = 0,8, В-А |
Класс точности |
300- 400 |
1- 5 |
5 |
0,2S- 0,5S- 0,2- 0,5- 1,0 |
300- 400 |
1- 5 |
10 |
0,5 или 1,0 |
500- 600- 750- 800 |
1- 5 |
5- 10 |
0,2S- 0,5S- 0,2- 0,5- 1,0 |
600- 750- 800 |
1- 5 |
15 |
0,2S- 0,5S |
800 |
1- 5 |
20 |
0,2S- 0,5S |
750- 800 |
1- 5 |
15- 20- 25 |
0,5 |
1000- 1200- 1500- 2000 |
1- 5 |
3 |
0,2- 0,5S |
1000- 1200- 1500- 2000 |
1- 5 |
5- 10 |
0,2S- 0,5S- 0,5- 1,0 |
Габаритные размеры
Тип |
Номинальный первичныйток, А |
Рис. № |
С, мм |
С1, мм |
В, мм |
В1, мм |
Н, мм |
Н1, мм |
Е, мм |
M, мм |
d, мм |
Масса, кг. |
ТШП-0,66 |
300- 400 |
1 |
76 |
83 |
40 |
47 |
103 |
43 |
11,25 |
65 |
21 |
0,8 |
ТШП-0,66 |
500-800 |
2 |
105 |
108 |
44 |
51 |
131 |
54 |
- |
58 |
28 |
1,3 |
ТШП-0,66 |
1000- 1200 |
3 |
99 |
106 |
35 |
41 |
188 |
82 |
- |
58 |
- |
1,7 |
ТШП-0,66 |
1500- 2000 |
4 |
99 |
106 |
35 |
41 |
188 |
82 |
- |
58 |
- |
1,9 |

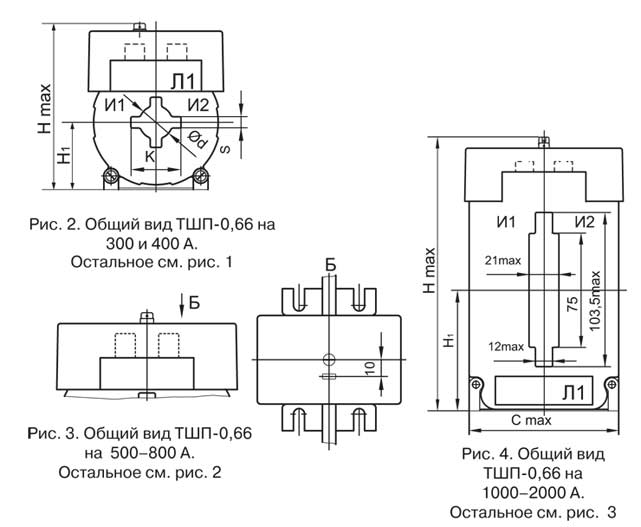

Чертеж
Варианты обозначения: трансформатор ТШП 0,66
