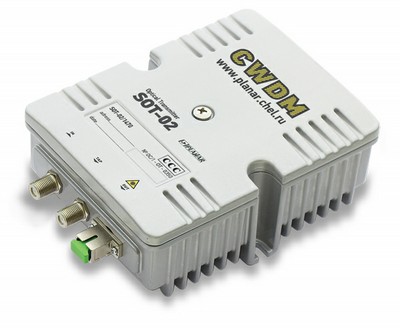

Оптические передатчики ОК SOT

Передатчики предназначен для организации передачи данных в оптико-коаксиальных кабельных сетях.
Предусмотрены:

• контроль оптической мощности
• входная регулировка уровня
• контрольный отвод
• компактный корпус

Рекомендуется использовать в комплекте с оптическим приемником прямого направления и диплексером. Возможно изготовление передатчиков c DFB лазером, мощностью до 3 мВт.



местное питание ~ 20…65В, = 24…90В

местное питание ~220В /50Гц

Технические характеристики
	SOT-1	SOT-2
РАДИОЧАСТОТНЫЕ
Диапазон частот, МГц	5…200(опция)
Неравномерность АЧХ(не более), дБ	±0,5
Входной уровень(тип.) IMAIII(B) -30дБ(Ро=1мВт), дБмкВ -40дБ(Ро=1мВт), дБмкВ -50дБ(Ро=1мВт), дБмкВ	70 68 68
Коэффициент шума, дБ	6
Диапазон регулировки входного уровня, дБ	0…20
Затухание несогласованности, дБ	18
ОПТИЧЕСКИЕ
Тип лазера	FP/(опция)
Длина волны оптического сигнала, нм	1310±40/(опция)
Выходная оптическая мощность, мВт, не менее	1
Возвратные оптические потери, дБ	45
Стабильность вых. оптической мощности, дБ	±1
ОБЩИЕ ХАРАКТЕРИСТИКИ
Отношение сигнала к фоновой помехе, дБ	70
Напряжение питания, В	~20…65, =24…90	~220/50Гц
Потребляемая мощность, Вт	4,5	3
Степень защиты по МЭК529	IP64	IP20
Масса, кг	0,5	0,2
Габариты, мм	102х72х54	195x85x60
Диапазон температур , грд.С	-20…+55
Присоединительный размер	5/8	F
Оптический разъем	SC/APC(опция)
Ослабление сигнала на контрольной точке, дБ	20, F-quick
