Головные станции «ПЛАНАР-СГ24» предназначены для использования в СКП, КСКП и СКТ по ГОСТ Р2023-2003, и соответствуют «Техническим требованиям на оборудование распределительных сетей кабельного телевидения», утверждённых Министерством связи Российской Федерации.
К современным головным станциям предъявляются жёсткие требования: высокая помехозащищённость по входу, высокая селективность, низкая стоимость. Эти требования определяются возросшими функциональными требованиями к Российским сетям КТВ и учитываются при разработке оборудования.
Большое количество принимаемых программ и большая разница в их уровнях предъявляют повышенные требования к обеспечению помехоустойчивости и линейности по входу головных станций. Поэтому входная часть состоит из эффективного канального фильтра и линейного усилителя с АРУ. Такое решение позволило обрабатывать телевизионные сигналы, которые отличаются друг от друга в несмежных каналах на 40 дБ. Необходимый коэффициент усиления канала обеспечивает система АРУ, кроме того имеется возможность изменять входной уровень сигнала ручным плавным регулятором во входном устройстве распределения.
Головная станция «ПЛАНАР-СГ24» обладает большими функциональными возможностями благодаря широкой номенклатуре выпускаемых усилителей, конверторов, модуляторов, а также возможностью, в зависимости от заказа, изготавливать устройства распределения любой конфигурации.
Блочно-модульная конструкция головной станции позволяет легко наращивать число каналов. Состав, конфигурация и стоимость головной станции зависят от поставленных задач и условий приёма телевизионных сигналов. Далее, для примера, показаны несколько вариантов построения головной станций «ПЛАНАР-СГ24».
Канальные модули устанавливаются на несущую раму (до 8-ми каналов). На неё также устанавливаются блоки питания и устройства распределения. При заказе более 8-ми каналов используются 2 и более рамы. Рамы изготавливаются как для настенного крепления, так и для установки в стандартную 19' стойку.
Структурная схема 8-ми канальной станции показана на рис. 1

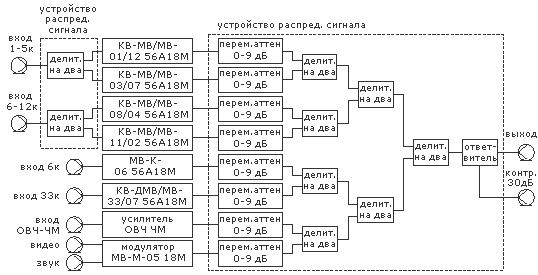

Рис.1.Структурная схема 8-ми канальной станции.
Производим конверторы с однократным и с двойным преобразованием частоты. Конверторы с однократным преобразованием рекомендуется использовать в системах с небольшим числом каналов. Они обеспечивают высококачественный приём ТВ сигналов при разнице уровней между входными несмежными каналами не более 28 дБ. Конверторы с однократным преобразованием не позволяют реализовать все комбинации входных и выходных каналов.
Конверторы с двойным преобразованием имеют повышенную селективность, обеспечивающую работу в смежных каналах. Они позволяют реализовать высококачественный приём при разнице входных уровней до 40 дБ. Кроме того, они не имеют запрещённых комбинаций входных и выходных каналов, что позволяет использовать все комбинации каналов, включая смежные.
Для увеличения избирательности по смежным каналам в конвертерах с повышенной селективность используется дополнительный фильтр ПАВ. Рекомендуется для систем MMDS и в сложных условиях приёма (входные и выходные каналы смежные).
При использовании перестраиваемого конвертора необходимо помнить, что на входе у него установлен телевизионный тюнер. Избирательность входного фильтра тюнера значительно хуже избирательности канального фильтра в конверторе на фиксированные каналы. Поэтому не рекомендуется использовать перестраиваемый конвертор при большой разнице уровней в соседних каналах.
Технические характеристики головных станций ПЛАНАР-СГ24 соответствуют техническим требованиям на оборудование распределительных сетей кабельного телевидения, утверждённым Министерством связи Российской Федерации 14.07.96- нормам ГКРЧ 21-86, ГОСТ 7845-92, ГОСТ 28324-89, ГОСТ 12.1006-84 ССБТ, ГОСТ 12.2008-87.
СГ-24 | |
Отношение радиосигнала изображения к невзвешенному шуму в полосе частот 5,75 Мгц, дБ, не менее | 60 |
Выходной уровень каждого канала (в зависимости от конфигурации), дБмкВ | 98-118 |
Глубина АРУ, дБ, не менее | 30 |
Избирательность по ближайшему несмежному каналу в ТВ диапазоне (в зависимости от типа применяемого усилителя или конвертора), дБ, не менее | 70/50/40 |
Избирательность по зеркальному каналу (для конверторов), дБ, не менее | 65 |
Уровень побочных частот на выходе, дБ, не более | -65 |
Неравномерность АЧХ в рабочей полосе частот, дБ, не более | 1,5 |
Отклонение частоты несущей изображения при нестабильности +2х10-5 в рабочем диапазоне температур, кГц, не более | 20 |
Напряжение питания, В | 220 (+10 -15%) 50Гц |
Условия эксплуатации станции: | |
температура окружающего воздуха, °С | 0+50 |
относительная влажность воздуха при температуре 25 °С, % | до 80 |
атмосферное давление, кПа (650-800 мм рт. ст.) | 86 -106 |
Габаритные размеры станции, мм: | |
четырёхканальная | 284x250x155 |
шестиканальная | 372x250x155 |
восьмиканальная | 460x250x155 |
Вес, кг: | |
четырёхканальная | 3 |
шестиканальная | 3,6 |
восьмиканальная | 3,9 |
