Пневмоприводы поворотные типа ППР (ППР-1,6-1; ППР-3-1; ППР-10-1; ППР-20-1)
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
127-4-6706
Производитель:
Статус поставщика:
На правах официального дилера
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Пневмоприводы поворотные предназначены для использования в качестве средства технологического оснащения в системах автоматического регулирования для дистанционного управления материальными потоками в технологических процессах на объектах в различных отраслях промышленности.
Управление пневмоприводом осуществляется сжатым воздухом давлением 400-600 КПа, подаваемым водну или другую полость пневмопривода.
Загрязненность сжатого воздуха не хуже класса 9 по ГОСТ17433-80.
Угол поворота может регулироваться в приведенных пределах с двух сторон вращения вала
относительно корпуса привода. Пневмоприводы поставляются отрегулированные на отработку угла поворота 90°±2° если иное не оговорено в заказе.
Время срабатывания (перемещение выходного вала из одного крайнего положения в другое) при нагрузке на валу соответствующей крутящему моменту для рассматриваемого значения давления управления, не превышает Зс.
Спад давления из-за утечек воздуха через уплотнения в окружающую среду, при подаче в обе полостипневмопривода сжатого воздуха давлением 600 КПа, и его отсечке,не превышает 30 КПа за 30 с.
Расход воздуха управления через пневмопривод из-за утечек из полости в полость через уплотнение рабочей лопасти при давлении управляющего воздуха 600 КПа не превышает 0,5 м3/ч в диапазоне температур окружающего воздуха от 0 до 70°С.
Средняя наработка пневмоприводов на отказ не менее 10000 срабатываний поворотов выходного вала из одного крайнего положения в другое и обратно.
Полный 90-процентный ресурс не менее 105 срабатываний
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание пневмопривода ....................................................................... сжатый КИПовский воздух
Давление питания ...................................................................................................................... 250?600 кПа
Расход воздуха питания в установившемся режиме при давлении питания 600 кПа
и температуре окружающего воздуха 25±15°С ................................ не превышает 3,0 м3/ч
Класс загрязненности сжатого воздуха по ГОСТу 17433-80:
- пневмопривод с позиционером ....................................................................................... не грубее кл. 3
- пневмопривод с распределителем ................................................................................ не грубее кл. 7
- пневмопривод без устройств управления и сигнализации ................................. не грубее кл. 9
- пневмопривод с сигнализатором ..................................................................................... не грубее кл. 9
Время поворота выходного вала из одного крайнего положения в другое при нагрузке,
соответствующей крутящему моменту (см. таблицу):
- пневмопривод с позиционером ................................................................................... не более 16 с
- пневмопривод с распределителем ........................................................................ не более 6 с
- пневмопривод без устройств управления и сигнализации ...................... не более 3 с
- пневмопривод с сигнализатором ................................................................................. не более 3 с
Положение на трубопроводе для пневмоприводов:
- с позиционерами ...................................................................................................................... вертикальное
- с прочими устройствами управления и сигнализации ..................................... вертикальное
.................................. горизонтальное
Температура окружающей среды .............................................................. от минус 30°С до +70°С
Климатическое исполнение .............................................................................. У по ГОСТ 15150-69

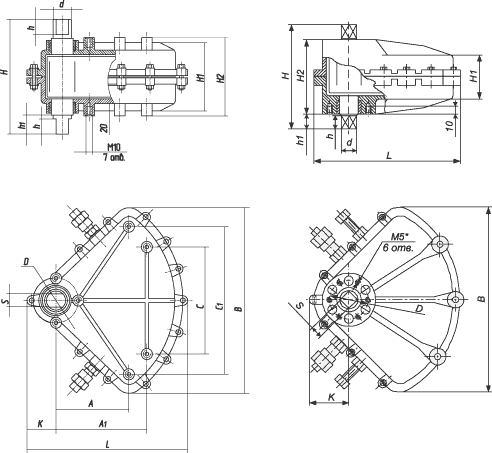

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
Наименование |
Рис. |
Размеры, мм |
Масса, кг |
||||||||||||||
|
А |
А1 |
В |
С |
С1 |
D |
d |
Н |
Н1 |
Н2 |
h |
h1 |
L |
К |
S |
|||
|
ППР-1,6-1 |
2 |
- |
- |
125 |
- |
- |
35 |
12 |
105 |
46 |
67 |
15 |
19 |
110 |
30 |
9 |
2,2 |
|
ППР-3-1 |
1 |
48 |
70 |
195 |
90 |
147 |
85 |
20 |
160 |
56 |
96 |
15 |
32 |
145 |
34 |
14 |
3,3 |
|
ППР-10-1 |
72 |
100 |
235 |
115 |
197 |
28 |
215 |
88 |
136 |
23 |
39 |
200 |
50 |
22 |
7,3 |
||
|
ППР-20-1 |
100 |
130 |
300 |
160 |
255 |
38 |
240 |
96 |
148 |
24 |
45 |
255 |
60 |
24 |
11,7 |
||
ИСПОЛНЕНИЕ ПНЕВМОПРИВОДА ПО КРУТЯЩЕМУ МОМЕНТУ
|
Исполнение |
Рабочий |
Крутящий момент (Нм) |
Диапазон допустимой настройки угла поворота выходного вала |
Масса, кг |
|
|
250 кПа |
600 кПа |
||||
|
1,6 |
0,16 |
16 |
36 |
70°-90° |
2,2 |
|
3 |
0,37 |
36 |
86 |
70°-110° |
3,3 |
|
10 |
1,05 |
100 |
240 |
74°-105° |
7,3 |
|
20 |
1,54 |
200 |
480 |
80°-100° |
11,7 |
ОСНАЩЕНИЕ ПНЕВМОПРИВОДА УСТРОЙСТВАМИ УПРАВЛЕНИЯ И СИГНАЛИЗАЦИИ
|
Исполнения пневмопривода по оснащению устройствами управления и сигнализации |
Устройства управления |
Управляющий входной сигнал |
Выходной сигнал сигнализации крайних положений вала |
|
1 |
Без дополнительных устройств |
Давление питания |
|
|
0 |
Сигнализатор крайних положений пневматический |
Давление питания |
Пневматический дискретный |
|
12 |
Сигнализатор крайних положений электрический |
Давление питания |
Переключающиеся “НО”или“НЗ” контакты |
|
2 |
Сигнализатор крайних положений электрический взрывозащищенный |
Давление питания |
Переключающиеся |
|
5 |
Распределитель пневматический |
Пневматический дискретный |
|
|
7 |
Распределитель электропневматический |
Дискретные сигналы постоянного тока “0” 0 В, |
|
|
8 |
Распределитель электропневматический |
Дискретные сигналы переменного тока “0” 0 В, |
|
|
13 |
Распределитель электропневматический взрывозащищенный |
Дискретные сигналы постоянного тока “0” 0 В, |
|
|
9 |
Позиционер пневматический |
Пневматический аналоговый 20?100 кПа |
|
|
9ЭП |
Позиционер пневматический с преобразователем электропневматическим |
Электрический аналоговый 0?ј5мА, 0?20 мА, |
|
|
9ЭПЕх |
Позиционер пневматический с преобразователем электропневматическим взрывозащищенным |
Электрический аналоговый 0ј5 мА, 0ј20 мА, |
|
ПРИМЕЧАНИЕ:
Устройства управления и сигнализации могут дополнительно комплектовать друг друга (при наличии нескольких устройств в обозначении следует указывать их через дробь).
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
ПНЕВМОПРИВОД ППР-1,6-1
1,6 - исполнение по развиваемому крутящему моменту
1 - исполнение по оснащению устройствами управления и сигнализации (без устройств)
