Пункты учета расхода газа шкафного типа

Пункты учета расхода газа с турбинным счетчиком ЛГ-К-Ех (СГ) и роторными (ротационными) счетчиками РГК-Ех, и РГС-Ех предназначены для измерения объема природного газа по ГОСТ 5542. Пункты учета расхода газа используются для учета газа, в том числе коммерческого (при работе в комплекте с корректором объема газа), на промышленных и коммунальных предприятиях.

Пункт учета расхода газа (далее - узел учёта) и шкаф с утеплением или без утепления могут поставляться отдельно.

Конструкция шкафа обеспечивает возможность эффективного обслуживания узла учёта, а также его сохранность.

Габаритные размеры основного и навесного шкафов согласовываются с заказчиком.

Узел учёта для измерения расхода газа с помощью счетчика ЛГ-К-Ех (СГ)

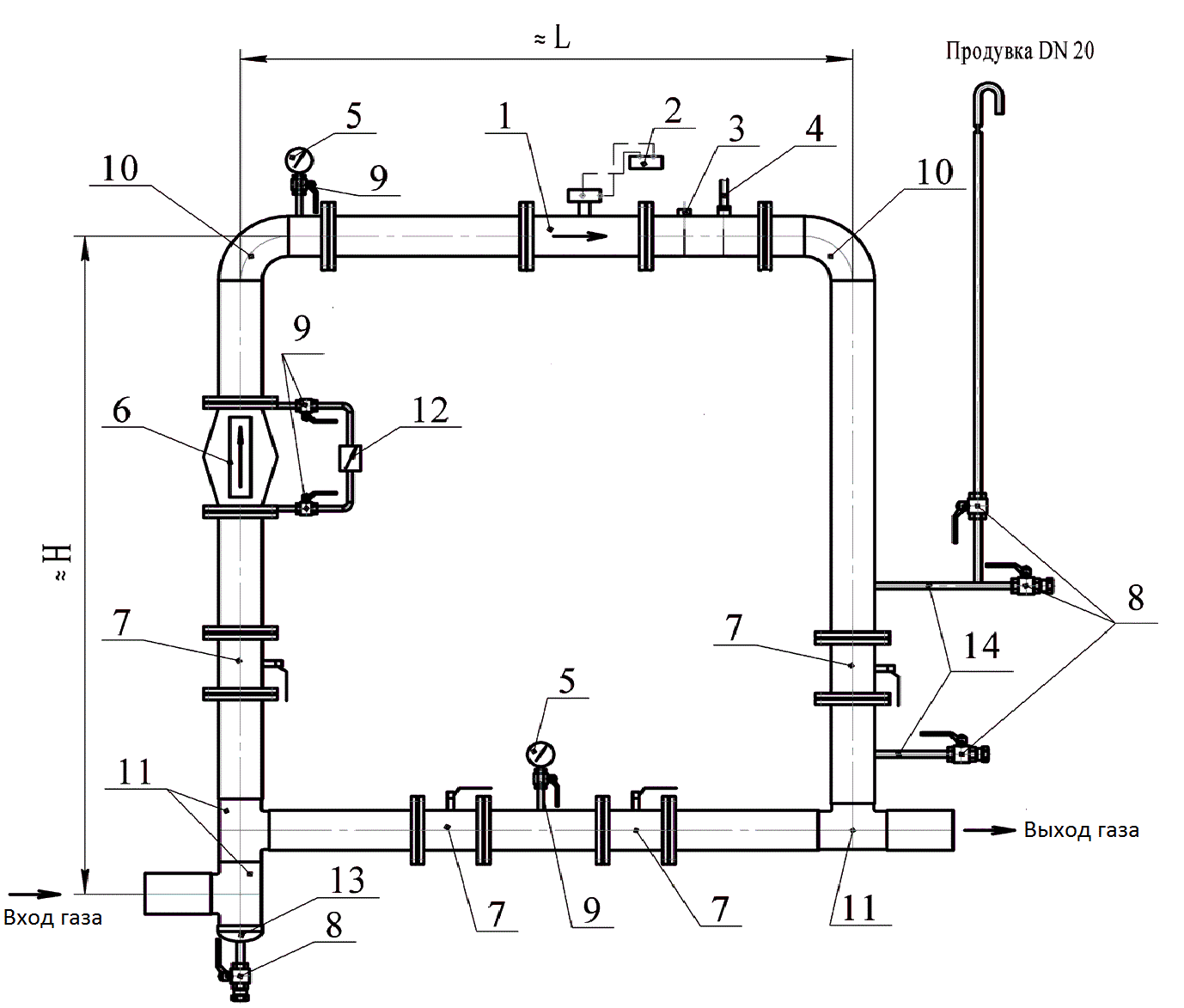

Типовая схема

1 - счетчик газа ЛГ-К-Ех (СГ)-

2 - корректор-

3 - штуцер термоизоляционный для термопреобразователя сопротивления-

4 - термометр контрольный с гильзой термоизоляционной-

5 - манометр-

6 - фильтр газа ФГК-

7 - кран шаровой фланцевый-

8 - кран шаровой DN20-

9 - кран шаровой DN15-

10 - отвод-

11 - тройник-

12 - индикатор перепада давлений (преобразователь разности давлений)-

13 - заглушка-

14 - штуцера для подключения мобильного контрольного узла учета-

Примечание:

1. Для счетчиков с номинальным диаметром 150, 200, 250, 300 фильтр газа желательно устанавливать на горизонтальной линии-
2. Допускается вариант изготовления без байпасной линии.
3. По желанию потребителя заказ принимается на узел учета газа в целом и на отдельные его составляющие, а также согласно утвержденного газопоставляющей организацией проекта.
