Пускатели взрывозащищенные типа ПВ - Предназначение:

Пускатели используются для местного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором, защиты их от токов короткого замыкания и перегрузки, а также включения в сеть электропитания других потребителей.

Пускатели имеют взрывобезопасный уровень взрывозащиты- виды взрывозащиты: «взрывонепроницаемая оболочка», защита вида «е»- маркировку взрывозащиты 1ЕхdeIIBT4 и предназначены для эксплуатации во взрывоопасных зонах согласно гл. 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ), гл. 4 НПАОП 40.1-1.32-01 «Правил устройства электроустановок. Электрооборудование специальных установок» и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категорий IIA и IIВ, групп Т1, Т2, Т3, Т4 по ГОСТ 12.1.011 (ГОСТ Р 51330.19).

Структура условного обозначения:

ПВ-Х-Х-Х ХХ

ПВ - пускатель взрывозащищенный.
Х - исполнение по величине номинального тока: 1-10 А- 2-25 А- 3-40 А- 4-63 А- 5-80 А- 6-125 А- 7-160 А.
Х - исполнение по наличию автоматического выключателя:
1 - пускатель со встроенным автоматическим выключателем-
0 - пускатель без автоматического выключателя.
Х - исполнение пускателя по назначению и наличию теплового реле:
1 - нереверсивный без теплового реле-
2 - нереверсивный с тепловым реле-
3 - реверсивный с электрической и механической блокировкой без теплового реле-
4 - реверсивный с электрической и механической блокировками и тепловым реле.
ХХ - климатическое исполнение У и категория размещения 1, 2, 3, 5 по ГОСТ 15150.

При заказе пускателей неотъемлемой частью заказа является заполненный опросный лист, форма которого приведена в информлистке.

Пускатели взрывозащищенные изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.

Пускатели взрывозащищенные типа ПВ - Условия эксплуатации:

• высота над уровнем моря - не более 2000 м-
• температура окружающего воздуха от - 40 до + 40 °С-
• относительная влажность окружающей среды до (98±2)% при температуре + 25 °С без конденсации влаги-
• вибрационные нагрузки в местах установки устройства должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1-
• рабочее положение в пространстве - вертикальное. Допускается отклонение от вертикальной оси до 15° в любую сторону.
• окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих металл, изоляцию или составные части пускателя.

Пускатели взрывозащищенные типа ПВ - Функции:

Пускатели, в зависимости от типоисполнения, могут осуществлять:

• пуск и остановку электродвигателей с короткозамкнутым ротором-
• подключение к сети электропитания других потребителей-
• защиту от токов короткого замыкания отходящих силовых цепей-
• токовую защиту от перегрузки-
• работу пускателя по реверсивной схеме-
• взаимную блокировку двух пускателей с помощью свободных контактов контактора для достижения последовательности включений-
• нулевую защиту-
• дистанционное или местное управление.

Пускатели взрывозащищенные типа ПВ - Конструкция:

Конструктивно пускатель имеет три типоразмера корпуса в зависимости от величины тока и набора электрических аппаратов.

Пускатель состоит из аппаратного 1 и вводного 2 отделений с кабельными вводами 3 (для ввода входящих и отходящих присоединений).

Аппаратное отделение состоит из металлического сварного корпуса, в котором установлена панель с набором электрических аппаратов 4 (контактора, теплового реле, автоматического включателя) и крышки 5. При комплектации пускателя автоматическим выключателем на корпусе аппаратного отделения имеется рукоятка для ручного включения и отключения главной цепи. Корпус и крышка образуют взрывонепроницаемую оболочку.

Отделение ввода расположено сверху аппаратного отделения и представляет собой соединительную коробку повышенной надежности против взрыва со степенью защиты от внешних воздействий IP65. При местном управлении в ней размещаются функциональные кнопки и контактные зажимы. Если предусмотрено дистанционное управление, в аппаратном отделении для подключения поста управления устанавливается дополнительно кабельный ввод.

В качестве кнопочных выключателей в пускателе применены блоки контактные взрывозащищенные 6 типа БКВ или «R. Stahl».

Для подключения токоведущих проводников (жил кабеля) во вводном отделении пускателя используются наборные контактные зажимы 7 для соответствующих величин токов. Контактные зажимы устанавливаются и фиксируются на DIN-рейке 8.

Для пускателей с величиной тока до 63 А кабельные вводы рассчитаны на подсоединение гибких кабелей, а свыше 63 А - на подсоединение гибких и бронированных. Кабельные вводы для пускателей с величиной тока до 63 А - пластиковые с видом взрывозащиты ЕЕхе, свыше 63 А - из металла.

Пускатели могут быть укомплектованы кабельными вводами 22, рассчитанными для подсоединения гибкого кабеля диаметром 10...22 мм.

Кабельные металлические вводы для пускателей на токи свыше 63 А состоят из гнезда, приваренного к корпусу, муфты, уплотнительного кольца из маслобензостойкой резины и прижимной скобы. Вводы предназначены для уплотнения и фиксации гибких и бронированных кабелей с резиновой изоляцией во взрывозащищенном электрооборудовании.

Примечание. По требованию заказчика допускается установка кабельных вводов для соответствующего диаметра кабеля, которые уточняются при заказе.

Наружный диаметр кабеля должен быть на 1-1,5 мм меньше внутреннего диаметра уплотнительного кольца.

Отделение ввода закрывается крышкой 9 с уплотнением.

Электрическая связь между элементами вводного и аппаратного отделений осуществляется проводниками через проходные пробки 10. Проводники в пробке залиты эпоксидным компаундом.

Заземляющие жилы подводимых кабелей подключаются к зажиму заземления.

Управление пускателем осуществляется от кнопочных выключателей 6, установленных во вводном отделении.

Габаритные, установочные, присоединительные размеры и масса пускателей приведены на рисунках 11-13

Пускатели взрывозащищенные типа ПВ - Технические характеристики:

Гарантии изготовителя:

Гарантийный срок - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки.

При поставке на экспорт гарантийный срок устанавливается 18 месяцев с момента проследования через государственную границу Украины.

Комплектность поставки:

В комплект поставки входят:

• пускатель ПВ-
• эксплуатационная документация:
  • паспорт-
  • руководство по эксплуатации (по требованию заказчика).

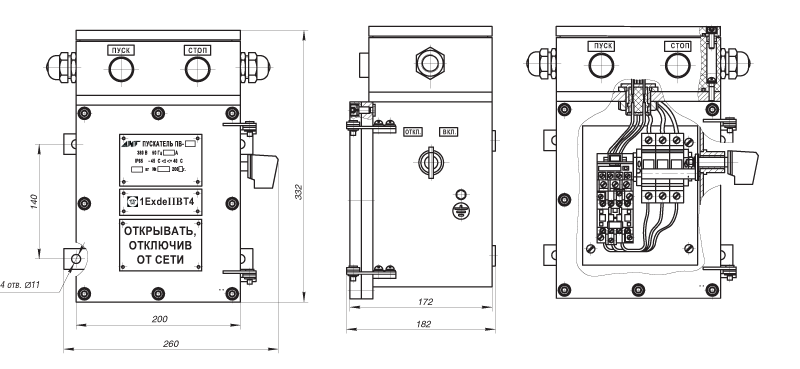

Общий вид, габаритные и установочные размеры (мм) и масса пускателя первого типоразмера:


Масса не более 17,5 кг

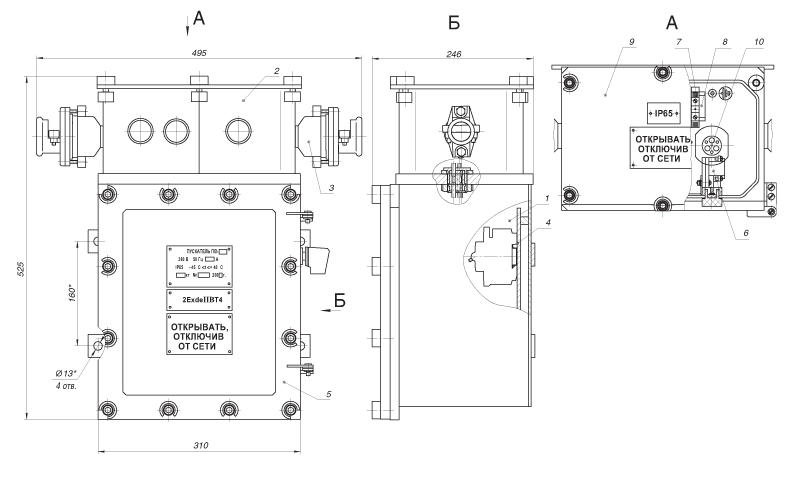

Общий вид, габаритные и установочные размеры (мм) и масса пускателя второго типоразмера:


Масса не более 55 кг

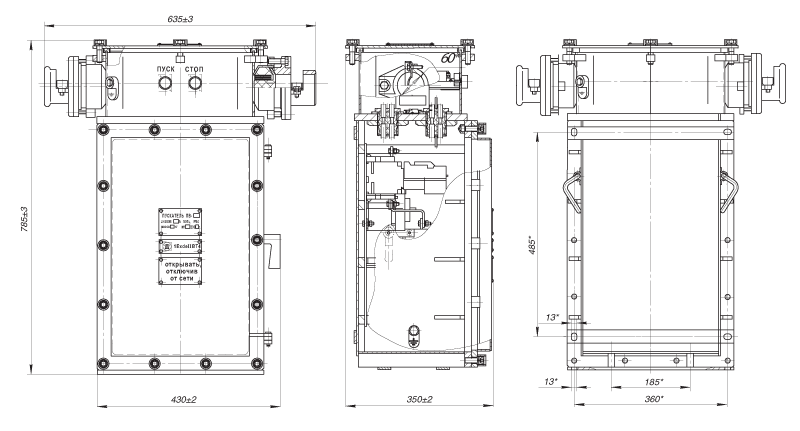

Общий вид, габаритные и установочные размеры (мм) и масса пускателя третьего типоразмера:


Масса не более 100 кг
