Устройства соединительные взрывозащищенные низковольтные типа УСВН

Устройства соединительные взрывозащищенные низковольтные типа УСВН (в дальнейшем «устройства») предназначены для соединения кабелей с медными и алюминиевыми жилами в силовых цепях постоянного и переменного тока напряжением 380, 400, 440, 600, 660 В, эксплуатации во взрывоопасных зонах в соответствии с гл. 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ), гл. 4 НПАОП 40.1-1.32-01 «Правил устройства электроустановок. Электрооборудование специальных установок» и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей газов и паров с воздухом категорий IIA, IIB, IIC, групп Т1, Т2, Т3, Т4, Т5 по ГОСТ 12.1.011 (ГОСТ Р 51330.19).

Устройства имеют вид взрывозащиты - «защита вида «е» по ГОСТ 22782.7 (ГОСТ Р 51330.8) с маркировкой взрывозащиты 2ЕxeIICT5- степень защиты устройства от внешних воздействий не ниже IP54 по ГОСТ 14254.

Структура условного обозначения

УСВН-Х-Х-Х У2
УСВН - устройство соединительное взрывозащищенное низковольтное.
Х - типоисполнение устройства: 1…6.
Х - номинальный ток, А (50- 63- 100- 125- 160- 200- 230- 300- 400- 630).
Х - функциональное назначение:
Т - с трансформатором тока-
без указания знака - без транформатора тока.
У2 - климатическое исполнение У и категория размещения 2 по ГОСТ 15150.

Устройства соединительные взрывозащищенные низковольтные изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.

Условия эксплуатации

• Высота над уровнем моря - не более 2000 м-
• температура окружающего воздуха от -?40 до +?40?°С-
• относительная влажность окружающей среды до (98±2)% при температуре +?25?°С без конденсации влаги-
• вибрационные нагрузки в местах установки устройства должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1-
• рабочее положение в пространстве - любое-
• окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих детали или составные части устройства и изоляцию.

Конструкция

Основные типоисполнения устройств и их параметры приведены в таблице.

Все шесть типоисполнений устройств имеют унифицированную конструкцию и выбираются в зависимости от номинального тока устройства, количества и типа контактных зажимов, количества и типоразмера кабельных вводов.

Устройство представляет собой металлический корпус 1 с крышкой 2, кабельными вводами 3 и контактным блоком 4.

Защита устройства от пыли и влаги обеспечивается резиновым уплотнением на крышке, изготовленным из маслобензостойкой резины с соответствующей температурой эксплуатации, на которое рассчитано устройство.

Кабельные вводы предназначены для подсоединения гибкого или бронированного кабеля и состоят из гнезда 5, приваренного к корпусу, муфты 6, уплотнительного кольца 7 и прижимной скобы 8 (см. рис. 3).

Защита жил и кабеля от выдергивания обеспечивается конструкцией кабельного ввода и применением скобы 8.

Уплотнение кабеля в кабельном вводе осуществляется с помощью уплотнительного кольца, прессованного из маслобензостойкой резины с соответствующей температурой эксплуатации, в котором прорезаны диаметральные надрезы.

Наружный диаметр вводимого кабеля должен быть на 1-1,5 мм меньше внутреннего диаметра уплотнительного кольца. Диаметр кольца устанавливается в соответствии с диаметром вводимого кабеля путем удаления лишних слоев резины. Характеристики устанавливаемых вводов приведены в таблице. Заземляющие жилы подводимых кабелей присоединяются к заземляющим зажимам, установленным рядом с кабельными вводами 3.

В устройствах до 300 А (типоисполнения 1...5) для соединения кабелей применяются контактные блоки, которые представляют собой панель с набором контактных винтовых зажимов (клемм) типа WDU для взрывоопасных сред фирмы «Weidmuller» (см. табл.).

Винтовой зажим представляет собой винтовую клетку и винт, выполненные из закаленной стали, что гарантирует большое усилие зажима. Винт и клетка прижимают провод к токонесущей шине и гарантируют надежное виброустойчивое соединение между проводником и токовой шиной. Преимуществом использования клемм типа WDU является большой диапазон сечений зажимаемых проводов, кроме того допускается в случае необходимости подключение двух проводников к одной клемме, но суммарный ток по двум проводникам не должен превышать номинального тока клеммы.

Применение соединительных мостиков позволяет расширить функциональные возможности устройств: обеспечить транзит и подсоединение дополнительных источников питания.

Для обеспечения протекания через устройство номинального тока 400 А (630 А) необходимо параллельное включение двух кабелей на номинальный ток 220 А (350 А) каждый. Для этого разработана конструкция устройства (типоисполнение 6) со специальным контактным блоком ДИГ.687225.019, который обеспечивает подключение одноименных жил от двух параллельно входящих (выходящих) кабелей на одну токопроводящую пластину 9 через отдельные зажимы. Таких токопроводящих пластин в контактном блоке три, они изолированы друг от друга и от корпуса устройства и рассчитаны на протекание по каждой из них номинального тока 400 А (630 А). Электрический контакт между жилой и токопроводящей пластиной обеспечивается прижатием ее к пластине болтами через нажимные планки 10.

Общий вид устройства УСВН-6-630 показан на рисунках 4-6.

Помимо основных типоисполнений устройств УСВН, представленных в таблице, возможно изготовление других конструкций, например с нечетным количеством кабельных вводов. Также не исключается возможность изготовления устройства с кабельными вводами различного диаметра. В таких конструкциях контактные зажимы соединены по два соединительными мостиками, что позволяет расширить функциональные возможности устройств.

В устройствах отсутствуют искрящие элементы, все неизолированные токоведущие части помещены в оболочку, имеющую высокую степень механической прочности по ГОСТ 22782.0 (ГОСТ Р 51330.0) и степень защиты от внешних воздействий IP54 по ГОСТ 14254.

На крышке устройств обязательно располагаются таблички с указанием маркировки взрывозащиты и предупредительной надписью: «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

Технические характеристики

Гарантии изготовителя

Гарантийный срок - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки.

При поставке на экспорт гарантийный срок устанавливается 18 месяцев с момента проследования через государственную границу Украины.

Комплектность поставки

В комплект поставки входят:

• устройство УСВН-
• паспорт-
• руководство по эксплуатации (по требованию заказчика).

Габаритные размеры и масса устройств УСВН

Масса УСВН-1 не более 17 кг	Масса УСВН-2 не более 20 кг
Масса УСВН-3 не более 26 кг	Масса УСВН-4 не более 30 кг
Масса УСВН-5 не более 44 кг	Масса УСВН-6 не более 50 кг

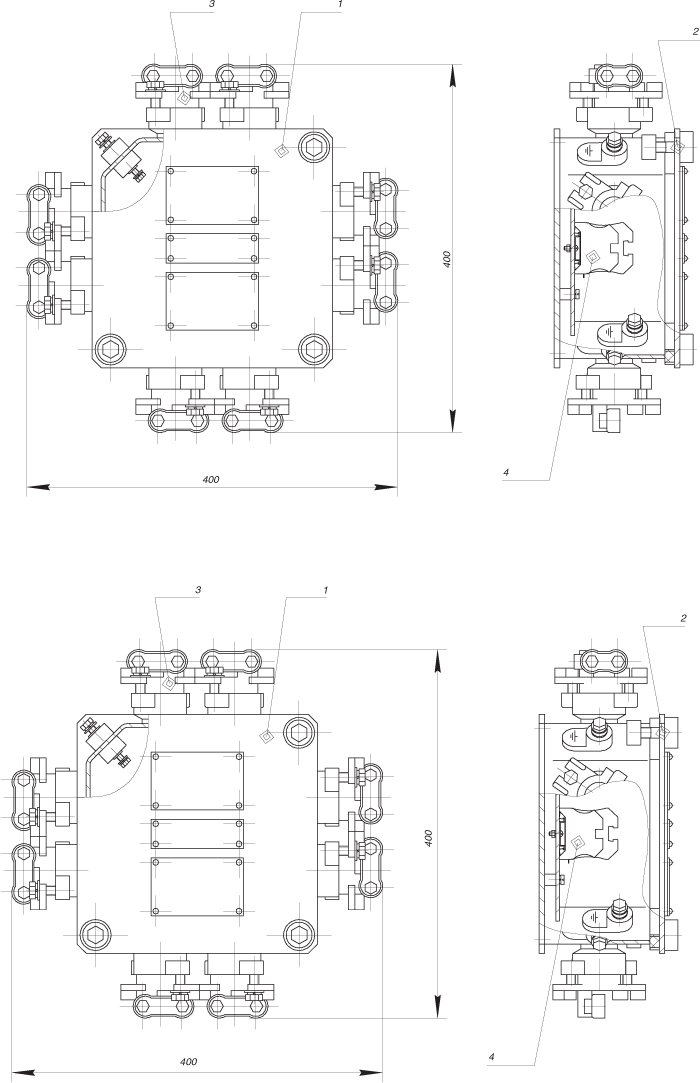

Общий вид и габаритные размеры (мм) устройств УСВН-1 и УСВН-2

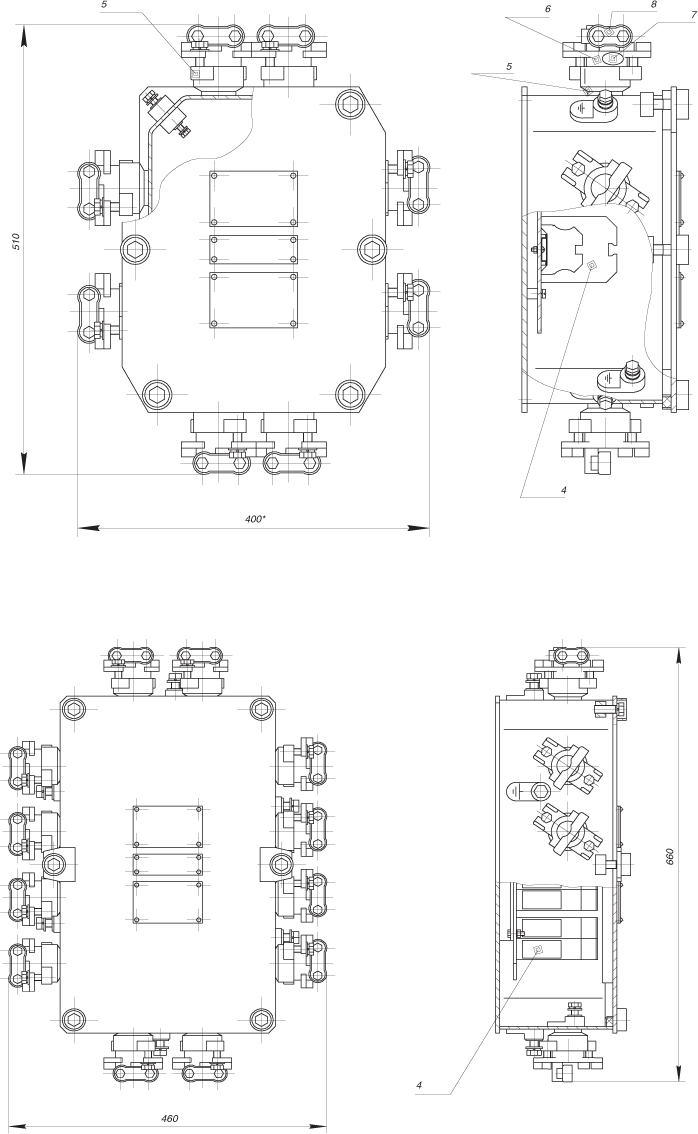

Общий вид и габаритные размеры (мм) устройств УСВН-3 и УСВН-4

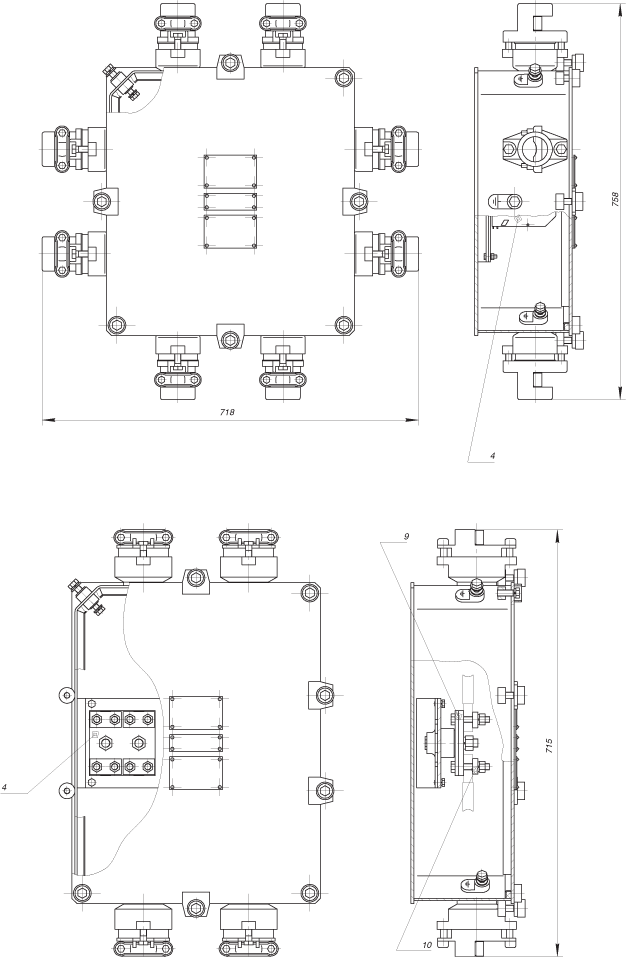

Общий вид и габаритные размеры (мм) устройств УСВН-5 и УСВН-6
