Реле серии РЭП20 предназначены для применения в цепях управления электроприводами переменного тока напряжением до 440 В частотой 50 и 60 Гц, постоянного тока напряжением до 220 В.

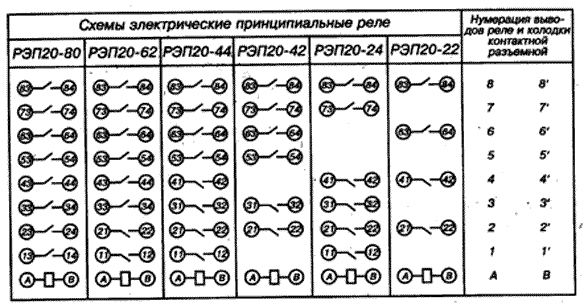

В зависимости от типа контактной группы, способа присоединения внешних проводников, наличия индикатора срабатывания, рода тока, величины номинального напряжения, реле выпускаются в различных исполнениях.
Реле изготавливается в климатическом исполнении О4.
Реле пригодны для эксплуатации в районах соответствующим требованиям категорий размещения – У3, Т3 и УХЛ4.
Условия эксплуатации:
температура окружающего воздуха от минус 50 до плюс 55º-С-
относительная влажность окружающего воздуха не более 98% при температуре 35º-С-
вибрация в диапазоне частот 0,5 –100 Гц при ускорении 1g, в диапазоне 5 –15 Гц при ускорении 3g.
Реле устанавливаемые на судах, поднадзорных Регистру должны работать:
1) в условиях вибрации с частотой 2-80 Гц:
2-13,2 Гц с амплитудой перемещения 61 мм,
13,2-80 Гц с ускорением ±0,7 g-
2) при ударах с ускорением ±5 g и частоте от 40 до 80 ударов в минуту-
3) при длительном крене судна до 15º- и дифференте до 5º- , а также при бортовой качке до 22,5º- с периодом 7-9 с и килевой качкой до 10º- от вертикали-
4) В условиях относительной влажности воздуха /75±3/% при температуре /+45±2/º-С, или /80±5/% при температуре /+40±2/º-С, или /95±3/% при температуре /+25±2/º-С.
Технические характеристики |
|
Потребляемая мощность, не более:
|
|
Номинальный ток контактов, А |
6 |
Номинальное напряжение катушки, В: |
|
Постоянного напряжения |
12, 15, 24, 27, 48, 60, 110, 220 |
Переменного напряжения: частоты (50±1) Гц частоты (60±1) Гц |
|
Номинальное напряжение контактов, В:
|
|
Минимальная коммутируемая сила тока при напряжении 12 В, А |
0,01 |
Допустимый предел изменения напряжения питания Uном |
0,85-1,05 |
Испытательное напряжение изоляции, В |
2500 |
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, МОм, не менее:
|
50 |
Собственное время включения реле, не более, с |
0,03 |
Масса реле, кг, не более:
|
|
Механическая износостойкость реле не менее, циклов:
|
20 млн |
Габаритные размеры, мм |
73х25х78 |
Реле могут работать в продолжительном, прерывисто-продолжительном, кратковременном, повторно-кратковременном режимах с частотой не более 1200 включений в час и относительной продолжительностью включения не более 40%.

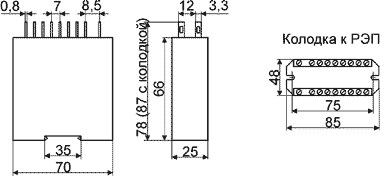

Габаритные и установочные размеры
