Сигнализатор перепада давлений СПД-10/120

Сигнализатор перепада давлений СПД-10/120 предназначен для коммутации электрических цепей при достижении установленной величины разности давлений контролируемой среды.
Сигнализатор применяется всистемах автоматизации компрессорных установок и доменных печей.

Отличитильные особенности
За счет нового конструктивногорешения были уменьшены масса и габаритные размеры сигнализатора. Прибор надежен в эксплуатации, безотказен в работе, прост в обслуживании.

Исполнение
В зависимости от рабочей среды сигнализаторизготавливается в следующих исполнениях:
СПД-10/120-В – рабочая среда –техническая вода и конденсат (охлажденный перенасыщенный пар)-
СПД-10/120-Г –рабочая среда – воздух или газ, не содержащий коррозионно-активных агентов иминеральные масла с вязкостью от 7 до 100 мм2/с в рабочем диапазонетемператур.

Взрывозащищенность
Сигнализатор выполненвзрывозащищенным, имеет взрывобезопасный уровень взрывозащиты"взрывонепроницаемая оболочка" и может применяться во взрывоопасных зонахпомещений и наружных установок.

Условия эксплуатации
Сигнализатор предназначен дляэксплуатации в следующих условиях: температура окружающего воздуха от 1 до 60?Сдля сигнализаторов, работающих на технической воде, конденсате и масле- от минус30 до плюс 60?С для сигнализаторов, работающих на газе (в том числе, содержащемсероводород)- Относительная влажность окружающего воздуха 100%, при температуре35?С.

Технические характеристики

• Количество коммутируемых цепей: 2.
• Пределы настройки разности давлений, при которых срабатывает сигнализатор:от 0,03 до 1 МПа.
• Дифференциал срабатывания: не более 0,03 МПа.
• Статическое давление рабочей среды: не более 12 МПа.
• Основные параметры электрических цепей, коммутируемыхсигнализатором:
  Переменный ток частотой 50-60 Гц:
  - номинальные рабочиенапряжения 24- 40- 220 В-
  - номинальные рабочие токи 1,6- 1,0- 0,6А.
  Постоянный ток:
  - номинальные рабочие напряжения 24- 27- 110- 220В-
  - номинальные рабочие токи 0,60- 0,25- 0,16 А.
• Полный средний срок службы: 12 лет (с заменой через 6 лет деталей из резиныи резиноткани).
• Габаритные размеры: 207х120х250 мм.
• Масса: 6,8 кг.

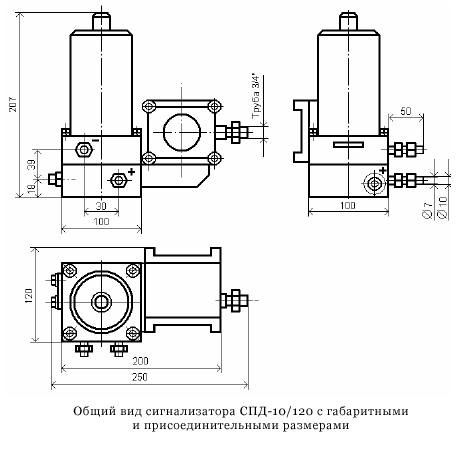

Общий вид сигнализатора СПД-10/120 с габаритными и присоединительнымиразмерами
