ОПОРНО - ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТЛ-10

Нет фото
По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
134-271-5272
Цена с НДС:
Цена по-запросу
Описание

Трансформатор ТЛ-10 предназначен для передачи сигнала измерительнойинформации измерительным приборам и/или устройствам защиты и управления,а также для изолирования цепей вторичных соединений от высокого напряженияв электрических установках переменного тока частоты 50 или 60 Гц накласс напряжения до 10 кВ. Трансформатор ТЛ-10 предназначен для встраиванияв комплектные распределительные устройства (КРУ).Трансформатор ТЛ-10 изготавливается в исполнении "У" и "Т" категорииразмещения 3 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • верхнее рабочее значение температуры окружающеговоздуха (с учетом перегрева внутри шкафа КРУ) плюс 55 С для исполнения "У3",плюс 60 С для исполнения "Т3", нижнее рабочее значение температурыокружающего воздуха минус 45 С для исполнения "У3" и минус10 С для исполнения "Т3"-
  • окружающая среда невзрывоопасная, не содержащая пыли,химически активных газов и паров в концентрациях, разрушающих покрытияметаллов и изоляцию-
  • рабочее положение – любое.

Габаритные размеры

Тип трансформатора L, мм Номинальный первичный ток, А d, мм l, мм Ток термической
стойкости, кA 		Рис.
ТЛ-10-I 477±4
412±4 		50–400
600–1500 		36 190 20
31,5 		1
2
ТЛ-10-II 477±4
412±4 		300–400
600–1500 		55 40 1
2
ТЛ-10-III 422 50–150 36 135 20 1
200- 300- 400 55 40 2
357 600- 1500
Тип трансформатора Номинальный первичный ток, А Рис.

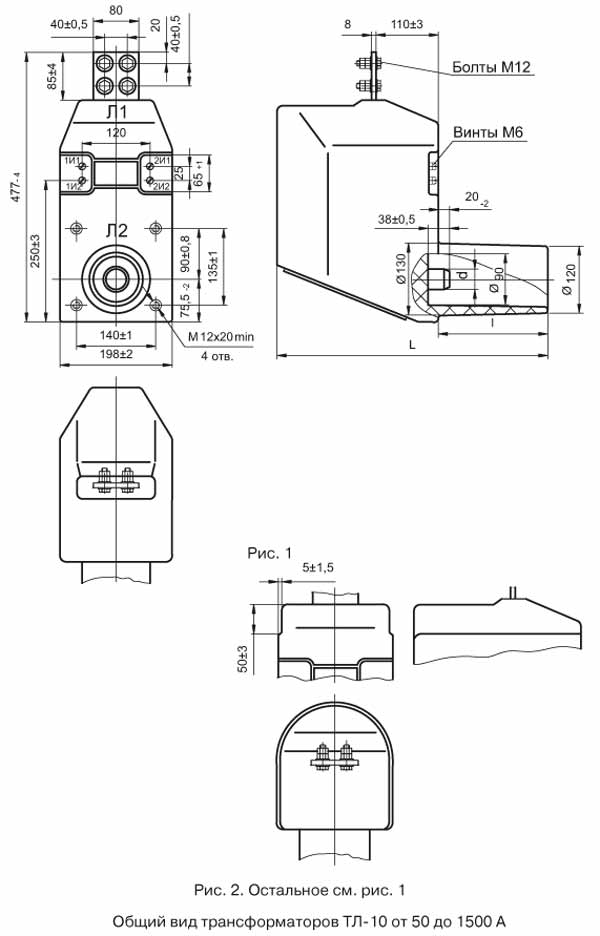

ТЛ-10-II 3000 см. чертеж (открывается в новом окне)
2000

Чертеж

Трансформатор ТЛ-10

Варианты обозначения: трансформаторТЛ10, ТЛ-10У3, ТЛ10-У3, ТЛ10У3
