ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТЛК-10 У3
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5270
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформатор ТЛК-10 предназначен для установки в комплектные распределительныеустройства (КРУ) и служит для передачи сигнала измерительной информацииизмерительным приборам и (или) устройствам защиты и управления, дляизолирования цепей вторичных соединений от высокого напряжения в электрическихустановках переменного тока на класс напряжения до 10 кВ частоты 50или 60 Гц. Трансформатор изготавливается в климатическом исполнении "Т" и "У" категорииразмещения 3 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:
- высота над уровнем моря не более 1000 м-
- относительная влажность воздуха не более 98% при 25°С для исполнения «У», при 35°С для исполнения Т без конденсации влаги-
- верхнее рабочее значение температуры окружающего воздуха для умеренного климата — плюс 50°С, для тропического климата — плюс 55°С-
- окружающая среда — невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150-69)-
- положение трансформаторов в пространстве — любое.
Трансформаторы выпускаются с одной (или двумя) вторичными обмотками для измерения иодной (или двумя) вторичными обмотками для защиты.

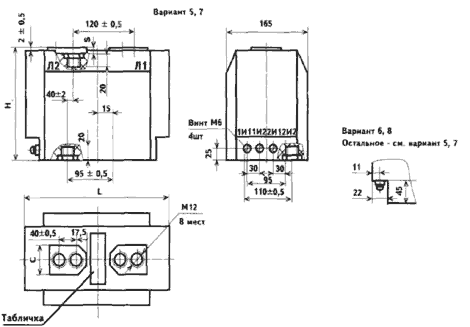

Габаритные размеры:
|
|
|
|
|
|||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
||||||
|
|
|
|
||||
Технические характеристики:
|
Наименование |
Значение |
|||||||||||||
|
Номинальное напряжение, кВ |
10 |
|||||||||||||
|
Номинальный вторичный ток, А |
5- 1 |
|||||||||||||
|
Номинальная частота, Гц |
50- 60 |
|||||||||||||
|
Номинальная вторичная нагрузка с коэффициентом мощности cosj =0,8 В-А: |
||||||||||||||
|
обмотки №1 для |
10 |
|||||||||||||
|
обмотки №2 для |
15 |
|||||||||||||
|
обмотки №3 |
10 |
|||||||||||||
|
обмотки №3 |
15 |
|||||||||||||
|
Класс точности вторичной обмотки: |
||||||||||||||
|
№1 для измерений |
0,2S- 0,5S- 0,5 |
|||||||||||||
|
№2 для защиты |
10Р |
|||||||||||||
|
№3 для измерений |
0,2S- 0,5S- 0,5 |
|||||||||||||
|
№3 для защиты |
10Р |
|||||||||||||
|
Исполнение вторичных обмоток трансформатора на токи: |
||||||||||||||
|
20-200А (2 вторич. обм.) |
0,5/10Р- 0,5S/10Р |
|||||||||||||
|
300-2000 А |
0,5/10Р- 0,5S/10Р- 0,2S/10Р |
|||||||||||||
|
400-1500 А |
10Р/10Р |
|||||||||||||
|
100, 150 А |
0,5/0,5/10Р |
|||||||||||||
|
300-800 А |
0,5/0,5/10Р- 0,5S/0,5S/10Р- 0,2S/0,2S/10Р |
|||||||||||||
|
1000-1500 А |
0,5S/0,5S/10Р- 0,2S/0,2S/10Р |
|||||||||||||
|
Номинальный первичный ток, А |
20 |
30
|
50 |
75 |
100 |
150 |
200 |
300 |
400 |
600 |
800 |
1000 |
1500 |
2000
|
| Ток термической стойкости, кА для исполнения 5, 6 , 9: |
||||||||||||||
| t=1c |
1,8
|
3,2
|
8
|
10
|
20
|
20
|
20
|
31,5
|
31,5
|
-
|
-
|
-
|
-
|
-
|
| t=3c |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
31,5
|
31,5
|
31,5
|
31,5
|
31,5
|
| Ток термической стойкости, кА для исполнения 7, 8 : |
||||||||||||||
| t=1c |
-
|
-
|
-
|
-
|
40
|
40
|
40
|
40
|
40
|
-
|
-
|
40
|
40
|
40
|
| t=1,5c |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
40
|
-
|
40
|
40
|
40
|
| t=2c |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
40
|
40
|
40
|
40
|
| t=3c |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
40
|
40
|
40
|
| Ток электродинамической стойкости, кА для исполнения 5, 6 , 9: |
4,7
|
8
|
25
|
25
|
52
|
52
|
52
|
52
|
52
|
81
|
81
|
81
|
81
|
81
|
| Ток электродинамической стойкости, кА для исполнения 7, 8: |
-
|
-
|
-
|
-
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
| Номинальная предельная кратность вторичной обмотки для защиты, Кном., не менее: |
12
|
12
|
12
|
12
|
12
|
12
|
12
|
12
|
11
|
14
|
17
|
14
|
16
|
16
|
Варианты обозначения: трансформатор ТЛК10 У3, ТЛК-10У3, ТЛК-10-6-0,5/10Р-400/5, ТЛК-10-6-0,5S/10Р-100/5
