ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛП-6

  • ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛП-6
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
134-271-5302
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Трансформатор ЗНОЛП-6 предназначен для установкив комплектные устройства (КРУ), токопроводы и служит для питания цепейизмерения, защиты, автоматики, сигнализации и управления в электрическихустановках переменного тока частоты 50 или 60 Гц в сетях с изолированнойнейтралью.
Трансформатор изготавливается в климатическом исполнении "У" и "Т" категорииразмещения 2 по ГОСТ 15150.

ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯЗНОЛП-6

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • окружающая среда невзрывоопасная, не содержащая агрессивныхгазов и паров в концентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – любое.

Технические характеристики:

Наименование параметров

ЗНОЛП-6

Класс напряжения, кВ

6

Наибольшее рабочее напряжение, кВ

7,2

Номинальное напряжение первичной обмотки, В

6000/Ц3
6300/Ц3
6600/Ц3
6900/Ц3

Номинальное напряжение основной вторичной обмотки,В

100/Ц3

Номинальное напряжение дополнительной вторичнойобмотки, В

100/Ц3 или 100

Номинальная мощность основной вторичной обмотки,В-А:
В классе точности:
0,2
0,5
1
3




30
50
75
200

Номинальная мощность дополнительной вторичной обмоткив классе точности 3, В-А

200

Предельная мощность вне класса точности, В-А

400

Схема и группа соединения обмоток

1/1/1 – 0 – 0

Номинальная частота, Гц

50 или 60

Сопротивление резистора в составе предохранительногозащитного устройства, Ом

13

Номинальная мощность резистора, Вт

0,25

Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса
грозового импульса срезанного


32
60
70

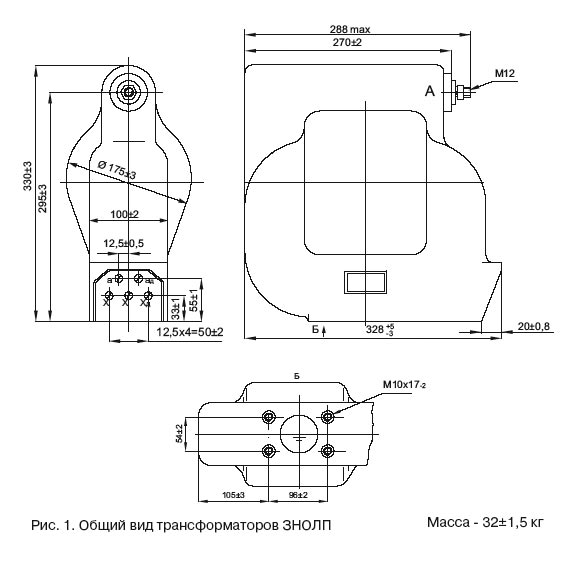

Чертеж:

ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛП-6

Варианты обозначения: трансформатор ЗНОЛП6
