Шинный трансформатор тока ТЛШ-10
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5269
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформатор ТЛШ-10 предназначен для передачи сигнала измерительнойинформации измерительным приборам, устройствам защиты и управления,а также для изолирования цепей вторичных соединений от высокого напряженияв электрических установках переменного тока частоты 50 или 60 Гц накласс напряжений до 10 кВ включительно.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.Трансформаторы предназначены для встраивания в распределительные устройства итокопроводы.Трансформаторы изготовлены в климатическом исполнении "У" или "Т" категорииразмещения 3 по ГОСТ 15150
Условия работы:
- высота над уровнем моря не более 1000 м -
- температура окружающего воздуха - от минус 45 Сдо плюс 55 С для исполнения"У3" и от минус 10 С до плюс 60 С для исполнения "Т3"-
- окружающая среда невзрывоопасная, не содержащаяпыли, химически активных газов и паров в концентрациях, разрушающихпокрытия металлов и изоляцию-
- рабочее положение – любое.
Технические характеристики
Номинальный вторичный ток,А1416|
Наименование параметра
|
Номинальный первичный ток,А | ||||||||
| 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | ||||
| Норма | |||||||||
| Номинальное напряжение , кВ |
10 или 11
|
||||||||
| Наибольшее рабочее напряжение, кВ |
12
|
||||||||
| Номинальная частота, Гц |
50 или 60
|
||||||||
|
1- 5 |
|||||||||
| Число вторичных обмоток, шт. |
2, 3 или 4
|
2
|
|||||||
| Номинальный класс точности вторичной обмотки: для измерений для защиты |
0,2- 0,2S- 0,5- 0,5S
|
||||||||
| 10Р | 5Р-10Р | ||||||||
| Номинальная нагрузка вторичной обмотки при cos j=0,8, В-А : для измерений: в классе 0,2- 0,2S в классе 0,5- 0,5S |
|||||||||
| 20 | 15 | ||||||||
20 или 30 |
|||||||||
| для защиты: в классе 5Р в классе 10Р |
-
30 |
20 30 |
|||||||
| Номинальная предельная кратность обмоток для защиты, не менее: |
|||||||||
| в классе 5Р | - |
10
|
|||||||
| в классе 10Р | 8 | 11 | 15.7 | 10.5 | 18 | ||||
| Трехсекундный ток термической стойкости, кА |
31,5
|
140
|
175 | ||||||
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений для классов точности 0,2- 0,5- 0,2 S- 0,5 S, не более |
11 |
19
|
14 | ||||||
|
Испытательное напряжение, кВ: |
42 75 |
||||||||
Габаритные размеры
|
Тип трансфор-матора
|
Номинальныйпервичный ток, А
|
Размеры, мм
|
Мас,кг, max
|
Рис.
|
|||||||||
|
A, мм
|
B, мм
|
C, мм
|
D, мм
|
E, мм
|
F, мм
|
H, мм
|
K, мм
|
L, мм
|
M, мм
|
||||
| ТЛШ-10- ТЛШ-10-2 |
1000, 1500, 2000, 3000 |
280
|
230
|
290
|
262
|
25
|
39
|
204 |
38
|
102 | 130 |
26
|
1 |
| 4000, 5000 | 320 | 270 | 330 | 310 | 30 | 80 | 210 | 130 | 150 |
30
|
|||
| ТЛШ-10-1 ТЛШ-10-2 |
1000, 1500, 2000, 3000 |
280
|
230
|
290
|
262
|
25
|
39 | 235 |
70
|
102 | 130 | 2 | |
| ТЛШ-10-2 ТЛШ-10-5 |
1000-3000 |
280
|
230
|
290
|
262
|
25
|
39 | 286 |
120
|
102 | 130 |
39
|
3 |

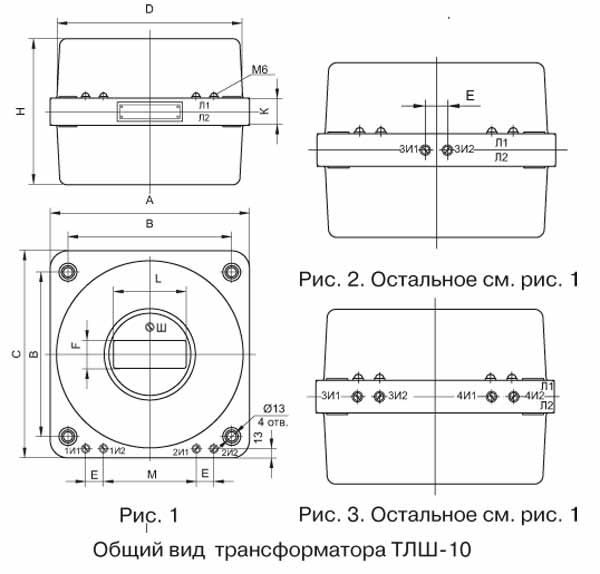

Чертеж
Варианты обозначения:трансформатор ТЛШ10, ТЛШ-10У3, ТЛШ10У3, ТЛШ10-1, ТЛШ10-2, ТЛШ10-5
