ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛЭ-35
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5307
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформатор ЗНОЛЭ-35 предназначен для питанияэлектрических измерительных приборов, цепей защиты и сигнализации вэлектроустановках переменного тока частоты 50 или 60 Гц.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категорииразмещения 2.1 по ГОСТ 15150 и предназначен для эксплуатации в качестве встроенногоэлемента внутри комплектных распределительных устройств (КРУ).
Условия работы:
- высота над уровнем моря не более 1000 м -
- температура окружающего воздуха - от -60 С до+55С -
- окружающая среда невзрывоопасная, не содержащая агрессивныхгазов и паров в концентрациях, разрушающих металлы и изоляцию-
- рабочее положение – любое-
- Трансформатор не имеет собственной защиты от резонансныхявлений и коммутационных перенапряжений в сети.
Технические характеристики:
| Класс напряжения, кВ |
35
|
27
|
| Наибольшее рабочее напряжение, кВ |
40,5
|
30
|
| Номинальное напряжение первичнойобмотки, В |
35000/Ц3
|
27500
|
| Номинальное напряжение основной вторичнойобмотки, В |
100/Ц3
|
100
|
| Номинальное напряжение дополнительнойвторичной обмотки, В |
100/Ц3
|
127
|
| Номинальная мощность основной вторичной обмотки, В-А, в классах точности: 0,5 1,0 3,0 |
150 300 600 |
|
| Номинальная мощность дополнительнойвторичной обмотки в классе точности 3, В Ч А |
100/Ц3
|
400
|
| Предельная точность вне класса точности,В-А |
1000
|
|
| Схема и группа соединения обмоток |
1/1/1-0-0
|
|
| Номинальная частота, Гц |
50 или 60
|
|
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного |
95 190 220 |
80 170 200 |
| Масса, кг |
60
|
|

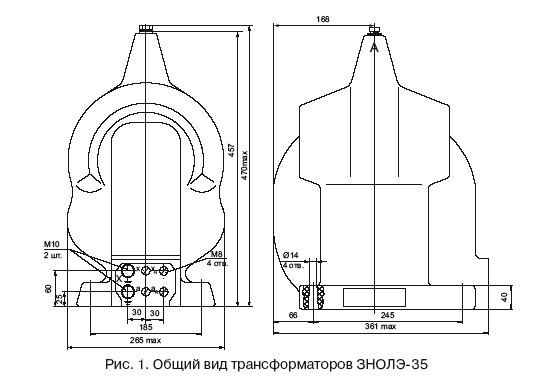

Чертеж:
Варианты обозначения: трансформатор ЗНОЛЭ35,ЗНОЛ-Э-35
